Configurando e usando filas de dispositivos

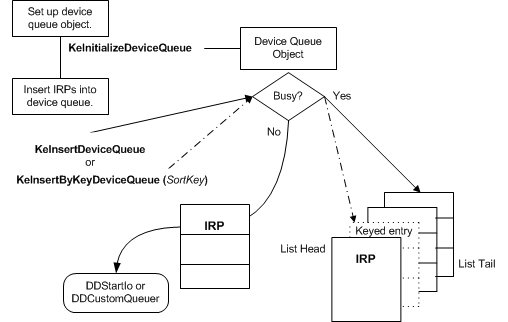

Um driver configura um objeto de fila de dispositivo ao chamar KeInitializeDeviceQueue durante a inicialização do driver ou do dispositivo. Depois de iniciar o(s) seu(s) dispositivo(s), o driver insere IRPs nessa fila chamando KeInsertDeviceQueue ou KeInsertByKeyDeviceQueue. A figura a seguir ilustra essas chamadas.

Como mostra esta figura, o driver deve fornecer o armazenamento para um objeto de fila de dispositivos, que deve permanecer residente. Os drivers que configuram um objeto de fila de dispositivo geralmente fornecem o armazenamento necessário no de extensão de dispositivo de um objeto de dispositivo criado pelo driver, mas o armazenamento pode estar em uma extensão de controlador se o driver usar um objeto de controlador de ou em pool não paginado alocado pelo driver.

Se o driver fornecer armazenamento para o objeto de fila de dispositivo em uma extensão de dispositivo, ele chamará KeInitializeDeviceQueue depois de criar o objeto de dispositivo e antes de iniciar o dispositivo. Em outras palavras, o driver pode inicializar a fila a partir da sua rotina AddDevice, ou quando lida com uma solicitação de PnP IRP_MN_START_DEVICE. Na chamada para KeInitializeDeviceQueue, o driver passa um ponteiro para o armazenamento que fornece para o objeto de fila de dispositivos.

Depois de iniciar o seu dispositivo, o driver pode inserir um IRP na sua fila de dispositivos chamando KeInsertDeviceQueue, que coloca o IRP no fim da fila, ou KeInsertByKeyDeviceQueue, que coloca o IRP na fila de acordo com o valor de SortKey determinado pelo driver, conforme mostrado na figura anterior.

Cada uma dessas rotinas de suporte retorna um valor booleano indicando se o IRP foi inserido na fila. Cada uma dessas chamadas também define o estado do objeto de fila de dispositivos como Ocupado se a fila estiver vazia no momento (Not-Busy). No entanto, se a fila estiver vazia (Not-Busy), nenhuma das rotinas KeInsertXxxDeviceQueue insere o IRP na fila. Em vez disso, ele define o estado do objeto de fila de dispositivos como Ocupado e retorna FALSE. Como o IRP não foi enfileirado, o driver deve passá-lo para outra rotina de driver para processamento posterior.

Ao configurar filas de dispositivos suplementares, siga esta diretriz de implementação:

Quando uma chamada para KeInsertXxxDeviceQueue retorna FALSE, o chamador deve passar o IRP que tentou enfileirar para processamento adicional para outra rotina de driver. No entanto, a chamada para KeInsertXxxDeviceQueue altera o estado do objeto de fila de dispositivos para Busy, de modo que o próximo IRP a entrar é inserido na fila, a menos que o driver chame KeRemoveXxxDeviceQueue primeiro.

Quando o estado do objeto de fila de dispositivos é definido como Ocupado, o controlador pode remover um IRP da fila para processamento adicional ou redefinir o estado de volta para Not-Busy chamando uma das seguintes rotinas de suporte:

• KeRemoveDeviceQueue remover o IRP no início da fila

• KeRemoveByKeyDeviceQueue para remover um IRP escolhido de acordo com um valor de SortKey determinado pelo controlador

• KeRemoveEntryDeviceQueue remover um determinado IRP na fila ou determinar se um determinado IRP está na fila

  KeRemoveEntryDeviceQueue devolve um valor booleano indicando se o IRP estava na fila de dispositivos.

Chamar qualquer uma dessas rotinas para remover uma entrada de uma fila de dispositivos que está vazia, mas ocupada, altera o estado da fila para Não-ocupado.

Cada objeto de fila de dispositivo é protegido por um bloqueio giratório executivo interno (não mostrado na figura Usando um Objeto de Fila de Dispositivo). Como resultado, um driver pode inserir IRPs na fila e removê-los de forma segura em ambientes multiprocessadores de qualquer rotina de driver em execução a um nível de IRQL inferior ou igual a DISPATCH_LEVEL. Devido a essa restrição de IRQL, um driver não pode chamar nenhuma rotina de KeXxxDeviceQueue de suas rotinas deISR ouSynchCritSection, que são executadas em DIRQL.

Consulte Gerir Prioridades de Hardware e Bloqueios de Giro para obter mais informações. Para obter os requisitos de IRQL para uma rotina de suporte específica, consulte a página de referência da rotina.
