Extensões do provedor de agrupamento

O adaptador de rede externo do comutador extensível pode ser associado à extremidade da miniporta virtual de um driver intermediário do multiplexador NDIS (MUX). O próprio controlador intermediário MUX pode ser associado a um grupo de uma ou mais redes físicas no host. Essa configuração é conhecida como uma equipe de switch extensível . Para obter mais informações sobre equipas de comutador extensível, consulte tipos de configuração de adaptadores de rede físicos.

Na presente configuração, as extensões do switch extensível são disponibilizadas a todos os adaptadores de rede no grupo do switch extensível. Isso permite que a extensão de encaminhamento, na pilha de drivers do switch extensível, gerencie a configuração e o uso dos adaptadores de rede individuais num conjunto. Por exemplo, a extensão pode fornecer suporte para uma solução de failover de balanceamento de carga (LBFO) num conjunto, encaminhando pacotes de saída para adaptadores individuais. Tal extensão é conhecida como um fornecedor de colaboração .

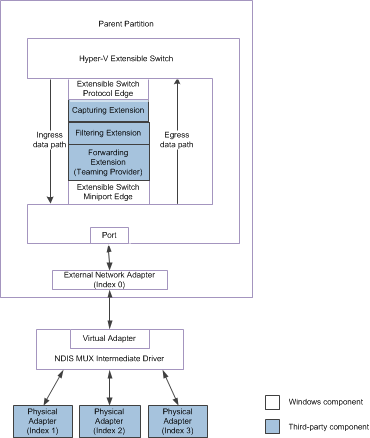

A figura a seguir mostra o caminho de dados para o tráfego de pacotes de ou para a equipe de switch extensível subjacente que está vinculada ao adaptador de rede externo para NDIS 6.40 (Windows Server 2012 R2) e posterior.

A figura a seguir mostra o trajeto dos dados para o tráfego de pacotes para ou de a equipe de switch extensível subjacente que está vinculada ao adaptador de rede externo para NDIS 6.30 (Windows Server 2012).

Os fornecedores de teamings podem fazer tudo o que uma extensão de reencaminhamento pode fazer. Além disso, os provedores de colaboração podem fazer o seguinte.

• Encaminhe pacotes de saída para um adaptador físico individual na equipa de comutador extensível. Esta capacidade é especialmente útil para a funcionalidade LBFO.

• Encaminhe solicitações padrão de identificador de objeto NDIS (OID) para um adaptador físico individual na equipe de switch extensível. Esta capacidade é especialmente útil para configurar os adaptadores na equipa para descarregamento de hardware.

  Por exemplo, o driver MUX anuncia os recursos comuns de toda a equipe de switch extensível. No entanto, o provedor de agrupamento pode emitir solicitações OID para consultar as capacidades individuais dos adaptadores dentro da equipa. Em seguida, o provedor de agrupamento pode emitir solicitações OID para o adaptador de rede externo do switch extensível para definir os recursos que se aplicam a toda a equipe.

• Encaminhe solicitações OID privadas para um adaptador físico individual na equipe de switch extensível. Essas solicitações OID privadas são definidas pelo fornecedor independente de hardware (IHV) para os adaptadores de rede física. Isso permite que um provedor de agrupamento que também foi desenvolvido pelo IHV habilite ou desabilite atributos proprietários em adaptadores físicos individuais na equipe.

• Modifique as indicações de status NDIS da equipe de switch extensível. Essa capacidade é especialmente útil para gerenciar a equipe de switch extensível para descarregamentos de hardware.

  Por exemplo, o driver MUX emite indicações de status NDIS com configurações que são comuns para toda a equipe de switch extensível. Se a indicação de estado foi para um descarregamento de hardware que o fornecedor de equipas habilitou para um adaptador de rede na equipa de comutador extensível, o fornecedor de equipas pode primeiro emitir um pedido OID para consultar as capacidades atuais desse adaptador. Em seguida, o provedor de agrupamento pode modificar os dados indicativos para definir os atributos que podem ter mudado no adaptador.

Os provedores de equipe devem seguir estas diretrizes ao gerenciar uma equipe de switch extensível:

• O provedor de agrupamento deve manter o estado para cada adaptador de rede físico para o qual uma conexão de rede de switch extensível foi estabelecida.

  Para cada adaptador de rede físico que está vinculado ao adaptador de rede externo, a borda de protocolo do switch extensível emite uma solicitação de conjunto OID separada de OID_SWITCH_NIC_CREATE. Esta solicitação OID notifica a extensão sobre a criação de uma conexão de rede para um adaptador físico subjacente.

• Quando a conexão de rede com o adaptador de rede físico é criada, é atribuído um valor de índice diferente de zero que é exclusivo para a porta à qual o adaptador de rede externo está conectado.

  O provedor de agrupamento deve especificar o valor do índice do adaptador de rede quando emite ou encaminha pacotes ou solicitações OID para um adaptador de rede físico subjacente.

  Para mais informações, consulte os Valores de Índice do Adaptador de Rede .

• Se o provedor de agrupamento emitir ou transferir pacotes para um adaptador físico, ele deverá especificar o valor de índice do adaptador de rede diferente de zero da conexão do adaptador físico.

  Quando o provedor recebe pacotes, ele pode determinar o valor do índice do adaptador de rede de origem a partir do contexto de encaminhamento fora de banda do pacote na estrutura NET_BUFFER_LIST. Para obter mais informações sobre o contexto de encaminhamento, consulte Hyper-V Extensible Switch Forwarding Context.

  Para obter mais informações, consulte Hyper-V Caminho de dados do comutador extensível.

• Para emitir solicitações OID de encaminhamento para um adaptador físico, o provedor de agrupamento deve encapsular a solicitação OID dentro de uma estrutura NDIS_SWITCH_NIC_OID_REQUEST. O provedor deve definir o membro DestinationNicIndex para um valor de índice do adaptador de rede diferente de zero da conexão do adaptador físico. Em seguida, o provedor emite um pedido de conjunto de OID OID_SWITCH_NIC_REQUEST para transmitir a solicitação OID encapsulada ao adaptador físico de destino.

  Para obter mais informações, consulte Gerenciando solicitações OID para adaptadores de rede física.

• O provedor de agrupamento pode emitir indicações de status NDIS em nome de um adaptador físico subjacente. Para fazer isso, o provedor deve encapsular a indicação dentro de uma estrutura NDIS_SWITCH_NIC_STATUS_INDICATION. O provedor deve definir o membro SourceNicIndex com um valor de índice de adaptador de rede que não seja zero da conexão do adaptador físico. Em seguida, o provedor emite uma indicação de status NDIS de NDIS_STATUS_SWITCH_NIC_STATUS para disponibilizar a indicação de status encapsulado aos drivers sobreponíveis na pilha de drivers do switch extensível.

  Para obter mais informações, consulte Gerenciando indicações de status NDIS de adaptadores de rede física.

Para obter mais informações sobre extensões de encaminhamento, consulte Extensões de Encaminhamento.

Para mais informações sobre os drivers MUX, consulte NDIS MUX Intermediate Drivers.
