Operações de filtro VMQ

Vários filtros de recebimento podem ser definidos em uma fila de recebimento. Além disso, a implementação VMQ atual suporta filtros no endereço MAC (controle de acesso à mídia) de destino dos pacotes de entrada e filtros opcionais que inspecionam o identificador de rede local virtual (VLAN).

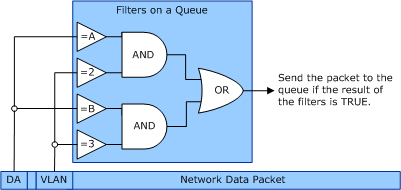

A ilustração a seguir mostra a relação entre o identificador VLAN e testes, filtros e filas de endereços MAC.

Na ilustração anterior, o pacote de dados de rede inclui um endereço de destino (DA) e um campo identificador de VLAN. O hardware do adaptador de rede implementa os filtros na fila com base nas configurações que o driver de miniporta recebeu e definiu no hardware do adaptador de rede. Para obter mais informações sobre como definir filtros em uma fila de recebimento, consulte Definindo e limpando filtros VMQ.

Nesta ilustração, há dois filtros; cada filtro compara um endereço de destino e um identificador de VLAN com os campos no pacote de entrada. Se os testes VLAN e DA corresponderem, o critério para esse filtro será atendido e o pacote de entrada será atribuído à fila. Se houver mais de um filtro na fila e, em seguida, uma correspondência para qualquer filtro, o adaptador de rede atribui o pacote à fila.
