Componentes do driver da plotadora

Importante

A moderna plataforma de impressão é o meio preferido do Windows para comunicar com as impressoras. Recomendamos que utilize o controlador de classe da caixa de entrada IPP da Microsoft, juntamente com as Aplicações de Suporte de Impressão (PSA), para personalizar a experiência de impressão no Windows 10 e 11 para o desenvolvimento de dispositivos de impressora.

Para obter mais informações, consulte Guia de design do aplicativo de suporte de impressão v1 e v2.

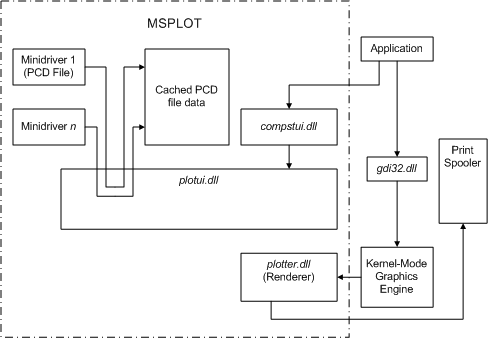

Os componentes MSPlot consistem em DLLs e arquivos de dados binários, conforme ilustrado no diagrama a seguir.

diagrama ilustrando como os componentes msplot consistem em dlls e arquivos de dados binários.

Os componentes no diagrama incluem:

Aplicação
Um aplicativo de usuário que fornece aos usuários recursos de impressão.

gdi32.dll
DLL de modo de usuário que exporta funções GDI do Win32.

Kernel-Mode Motor Gráfico
Código executivo do sistema operacional baseado em NT que implementa a funcionalidade GDI.

Minidrivers
Minidrivers MSPlot (arquivos .pcd).

Dados do arquivo .pcd em cache
Dados do minidriver lidos de arquivos .pcd.

plotui.dll
interface de usuário do driver de plotadora DLL, fornecendo código de interface do usuário comum para todas as impressoras suportadas pelo MSPlot.

compstui.dll
CPSUI interface de usuário para impressoras.

plotter.dll
Renderizador de driver de plotadora, que renderiza imagens e envia o fluxo de dados de imagem para o spooler.
