Interações com caneta e Windows Ink nas aplicações Windows

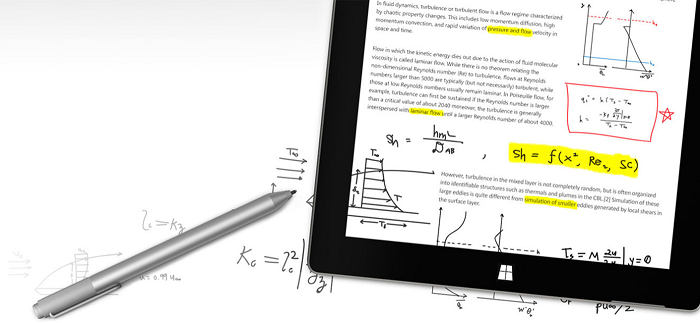

Surface Pen (disponível para compra na Microsoft Store).

Visão geral

Otimize a sua aplicação Windows para introdução com caneta, proporcionando tanto a funcionalidade padrão do dispositivo com ponteiro como a melhor experiência Windows Ink para os seus utilizadores.

A plataforma Windows Ink, juntamente com um dispositivo caneta, oferece uma forma natural de criar notas digitais manuscritas, desenhos e anotações. A plataforma suporta a captura de entrada do digitalizador como dados de tinta, geração de dados de tinta, gestão de dados de tinta, renderização dos dados de tinta como traços de tinta no dispositivo de saída e conversão de tinta em texto através do reconhecimento de escrita manual.

Para além de captar a posição básica e o movimento da caneta enquanto o utilizador escreve ou desenha, a sua aplicação também pode acompanhar e recolher as diferentes quantidades de pressão usadas ao longo de um traço. Esta informação, juntamente com definições para a forma, tamanho e rotação da ponta da caneta, cor da tinta e propósito (tinta simples, apagamento, realce e seleção), permite-lhe proporcionar experiências de utilizador que se assemelham muito à escrita ou ao desenho em papel com caneta, lápis ou pincel.

A plataforma de tinta é muito flexível. Foi concebido para suportar vários níveis de funcionalidade, dependendo das suas necessidades.

Para as diretrizes de UX do Windows Ink, veja Controles para Escrita Digital.

Componentes da plataforma Windows Ink

Noções básicas de pintura no InkCanvas

Para adicionar funcionalidade básica de desenho, basta colocar um controlo InkCanvas da plataforma UWP na página apropriada da sua aplicação.

Por defeito, o InkCanvas suporta apenas entrada de tinta a partir de uma caneta. A entrada é renderizada como um traço de tinta usando as definições padrão de cor e espessura (uma caneta esferográfica preta com 2 pixels de espessura), ou tratada como uma borracha de traço (quando a entrada é feita de uma ponta de borracha ou a ponta da caneta modificada com um botão de apagamento).

Neste exemplo, um InkCanvas sobrepõe uma imagem de fundo.

<Grid Background="{ThemeResource ApplicationPageBackgroundThemeBrush}">
    <Grid.RowDefinitions>
        <RowDefinition Height="Auto"/>
        <RowDefinition Height="*"/>
    </Grid.RowDefinitions>
    <StackPanel x:Name="HeaderPanel" Orientation="Horizontal" Grid.Row="0">
        <TextBlock x:Name="Header"
                   Text="Basic ink sample"
                   Style="{ThemeResource HeaderTextBlockStyle}"
                   Margin="10,0,0,0" />
    </StackPanel>
    <Grid Grid.Row="1">
        <Image Source="Assets\StoreLogo.png" />
        <InkCanvas x:Name="inkCanvas" />
    </Grid>
</Grid>

Esta série de imagens mostra como a entrada da caneta é renderizada por este controlo InkCanvas.

O InkCanvas em branco com imagem de fundo.	O InkCanvas com pinceladas de tinta.	O InkCanvas com um traço apagado (repare como o apagamento funciona num traço inteiro, não numa parte).

A funcionalidade de tinta-tinta suportada pelo controlo InkCanvas é fornecida por um objeto code-behind chamado InkPresenter.

Para a tinta-tinta básica, não tens de te preocupar com o InkPresenter. No entanto, para personalizar e configurar o comportamento de entintagem no InkCanvas, deve aceder ao respetivo objeto InkPresenter .

Personalização básica com o InkPresenter

Um objeto InkPresenter é instanciado com cada controlo InkCanvas.

Para além de fornecer todos os comportamentos de tinta padrão do seu controlo correspondente no InkCanvas , o InkPresenter disponibiliza um conjunto abrangente de APIs para personalização adicional dos traços e gestão mais detalhada da entrada da caneta (padrão e modificada). Isto inclui propriedades de traços, tipos de dispositivos de entrada suportados e se a entrada é processada pelo objeto ou passada para a aplicação para processamento.

Por defeito, a tinta é suportada apenas para entrada com caneta. Aqui, configuramos o InkPresenter para interpretar dados de entrada tanto da caneta como do rato como traços de tinta. Também definimos alguns atributos iniciais de traços de tinta usados para renderizar traços no InkCanvas.

Para ativar a escrita digital com rato e toque, defina a propriedade InputDeviceTypes do InkPresenter para a combinação dos valores CoreInputDeviceTypes que pretende.

public MainPage()
{
    this.InitializeComponent();

    // Set supported inking device types.
    inkCanvas.InkPresenter.InputDeviceTypes =
        Windows.UI.Core.CoreInputDeviceTypes.Mouse |
        Windows.UI.Core.CoreInputDeviceTypes.Pen;

    // Set initial ink stroke attributes.
    InkDrawingAttributes drawingAttributes = new InkDrawingAttributes();
    drawingAttributes.Color = Windows.UI.Colors.Black;
    drawingAttributes.IgnorePressure = false;
    drawingAttributes.FitToCurve = true;
    inkCanvas.InkPresenter.UpdateDefaultDrawingAttributes(drawingAttributes);
}

Os atributos dos traços de tinta podem ser definidos dinamicamente para acomodar as preferências do utilizador ou os requisitos da aplicação.

Aqui, deixamos o utilizador escolher de uma lista de cores de tinta.

<Grid Background="{ThemeResource ApplicationPageBackgroundThemeBrush}">
    <Grid.RowDefinitions>
        <RowDefinition Height="Auto"/>
        <RowDefinition Height="*"/>
    </Grid.RowDefinitions>
    <StackPanel x:Name="HeaderPanel" Orientation="Horizontal" Grid.Row="0">
        <TextBlock x:Name="Header"
                   Text="Basic ink customization sample"
                   VerticalAlignment="Center"
                   Style="{ThemeResource HeaderTextBlockStyle}"
                   Margin="10,0,0,0" />
        <TextBlock Text="Color:"
                   Style="{StaticResource SubheaderTextBlockStyle}"
                   VerticalAlignment="Center"
                   Margin="50,0,10,0"/>
        <ComboBox x:Name="PenColor"
                  VerticalAlignment="Center"
                  SelectedIndex="0"
                  SelectionChanged="OnPenColorChanged">
            <ComboBoxItem Content="Black"/>
            <ComboBoxItem Content="Red"/>
        </ComboBox>
    </StackPanel>
    <Grid Grid.Row="1">
        <Image Source="Assets\StoreLogo.png" />
        <InkCanvas x:Name="inkCanvas" />
    </Grid>
</Grid>

Depois tratamos das alterações à cor selecionada e atualizamos os atributos do traço de tinta em conformidade.

// Update ink stroke color for new strokes.
private void OnPenColorChanged(object sender, SelectionChangedEventArgs e)
{
    if (inkCanvas != null)
    {
        InkDrawingAttributes drawingAttributes =
            inkCanvas.InkPresenter.CopyDefaultDrawingAttributes();

        string value = ((ComboBoxItem)PenColor.SelectedItem).Content.ToString();

        switch (value)
        {
            case "Black":
                drawingAttributes.Color = Windows.UI.Colors.Black;
                break;
            case "Red":
                drawingAttributes.Color = Windows.UI.Colors.Red;
                break;
            default:
                drawingAttributes.Color = Windows.UI.Colors.Black;
                break;
        };

        inkCanvas.InkPresenter.UpdateDefaultDrawingAttributes(drawingAttributes);
    }
}

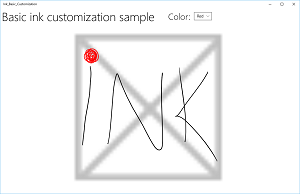

Estas imagens mostram como a entrada da caneta é processada e personalizada pelo InkPresenter.

Para fornecer funcionalidades além da tinta e do apagamento, como a seleção de traços, a sua aplicação deve identificar uma entrada específica para o InkPresenter ser passada sem processamento para gestão pela sua aplicação.

Entrada pass-through para processamento avançado

Por defeito, o InkPresenter processa toda a entrada como um traço de tinta ou um traço de apagamento, incluindo entradas modificadas por uma funcionalidade secundária de hardware, como um botão de caneta, um botão direito do rato ou similar. No entanto, os utilizadores normalmente esperam alguma funcionalidade adicional ou comportamento modificado com estas possibilidades secundárias.

Em alguns casos, poderá também ser necessário expor funcionalidades adicionais para canetas sem vantagens secundárias (funcionalidades normalmente não associadas à ponta da caneta), outros tipos de dispositivos de entrada, ou algum tipo de comportamento modificado baseado numa seleção do utilizador na interface da sua aplicação.

Para suportar isto, o InkPresenter pode ser configurado para deixar entradas específicas por processar. Esta entrada não processada é depois encaminhada para a sua aplicação para processamento.

Exemplo - Utilize entrada não processada para implementar a seleção de traços

A plataforma Windows Ink não oferece suporte incorporado para ações que requerem entrada modificada, como a seleção de traços. Para suportar funcionalidades como esta, deve fornecer uma solução personalizada nas suas aplicações.

O seguinte exemplo de código (todo o código está nos ficheiros MainPage.xaml e MainPage.xaml.cs) demonstra como ativar a seleção de traços quando a entrada é alterada com um botão de barril da caneta (ou botão direito do rato).

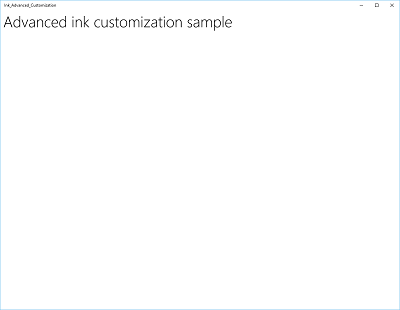

1. Primeiro, configurámos a interface no MainPage.xaml.

   Aqui, adicionamos uma tela (abaixo do InkCanvas) para desenhar o traço de seleção. Usar uma camada separada para desenhar o traço de seleção deixa o InkCanvas e o seu conteúdo intocados.



     <Grid Background="{ThemeResource ApplicationPageBackgroundThemeBrush}">
       <Grid.RowDefinitions>
         <RowDefinition Height="Auto"/>
         <RowDefinition Height="*"/>
       </Grid.RowDefinitions>
       <StackPanel x:Name="HeaderPanel" Orientation="Horizontal" Grid.Row="0">
         <TextBlock x:Name="Header"
           Text="Advanced ink customization sample"
           VerticalAlignment="Center"
           Style="{ThemeResource HeaderTextBlockStyle}"
           Margin="10,0,0,0" />
       </StackPanel>
       <Grid Grid.Row="1">
         <!-- Canvas for displaying selection UI. -->
         <Canvas x:Name="selectionCanvas"/>
         <!-- Inking area -->
         <InkCanvas x:Name="inkCanvas"/>
       </Grid>
     </Grid>


2. Em MainPage.xaml.cs, declaramos algumas variáveis globais para manter referências a aspetos da interface de seleção. Especificamente, o traçado do laço de seleção e o retângulo delimitador que destaca os traços selecionados.

     // Stroke selection tool.
     private Polyline lasso;
     // Stroke selection area.
     private Rect boundingRect;

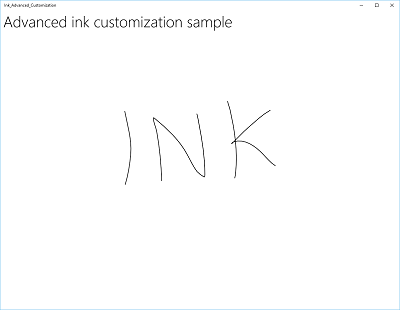

3. De seguida, configuramos o InkPresenter para interpretar dados de entrada tanto da caneta como do rato como traços de tinta, e definimos alguns atributos iniciais de traço de tinta usados para renderizar traços no InkCanvas.

   Mais importante ainda, usamos a propriedade InputProcessingConfiguration do InkPresenter para indicar que qualquer entrada modificada deve ser processada pela aplicação. A entrada modificada é especificada atribuindo InputProcessingConfiguration.RightDragAction um valor de InkInputRightDragAction.LeaveUnprocessed. Quando este valor é definido, o InkPresenter passa para a classe InkUnprocessedInput , um conjunto de eventos de ponteiro para você tratar.

   Assinalamos ouvintes para os eventos não processados PointerPressed, PointerMoved e PointerReleased, passados pelo InkPresenter. Toda a funcionalidade de seleção está implementada nos handlers para estes eventos.

   Por fim, atribuímos ouvintes para os eventos StrokeStarted e StrokesErased do InkPresenter. Usamos os handlers para estes eventos para limpar a interface de seleção se um novo traço for iniciado ou um traço existente for apagado.



     public MainPage()
     {
       this.InitializeComponent();

       // Set supported inking device types.
       inkCanvas.InkPresenter.InputDeviceTypes =
         Windows.UI.Core.CoreInputDeviceTypes.Mouse |
         Windows.UI.Core.CoreInputDeviceTypes.Pen;

       // Set initial ink stroke attributes.
       InkDrawingAttributes drawingAttributes = new InkDrawingAttributes();
       drawingAttributes.Color = Windows.UI.Colors.Black;
       drawingAttributes.IgnorePressure = false;
       drawingAttributes.FitToCurve = true;
       inkCanvas.InkPresenter.UpdateDefaultDrawingAttributes(drawingAttributes);

       // By default, the InkPresenter processes input modified by
       // a secondary affordance (pen barrel button, right mouse
       // button, or similar) as ink.
       // To pass through modified input to the app for custom processing
       // on the app UI thread instead of the background ink thread, set
       // InputProcessingConfiguration.RightDragAction to LeaveUnprocessed.
       inkCanvas.InkPresenter.InputProcessingConfiguration.RightDragAction =
           InkInputRightDragAction.LeaveUnprocessed;

       // Listen for unprocessed pointer events from modified input.
       // The input is used to provide selection functionality.
       inkCanvas.InkPresenter.UnprocessedInput.PointerPressed +=
           UnprocessedInput_PointerPressed;
       inkCanvas.InkPresenter.UnprocessedInput.PointerMoved +=
           UnprocessedInput_PointerMoved;
       inkCanvas.InkPresenter.UnprocessedInput.PointerReleased +=
           UnprocessedInput_PointerReleased;

       // Listen for new ink or erase strokes to clean up selection UI.
       inkCanvas.InkPresenter.StrokeInput.StrokeStarted +=
           StrokeInput_StrokeStarted;
       inkCanvas.InkPresenter.StrokesErased +=
           InkPresenter_StrokesErased;
     }

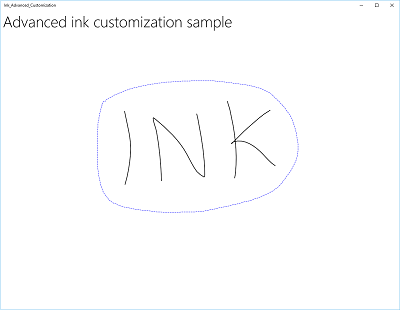

4. Depois, definimos os handlers para os eventos não processados PointerPressed, PointerMoved e PointerReleased passados pelo InkPresenter.

   Toda a funcionalidade de seleção está implementada nestes manipuladores, incluindo o traço do laço e o retângulo delimitador.



     // Handle unprocessed pointer events from modified input.
     // The input is used to provide selection functionality.
     // Selection UI is drawn on a canvas under the InkCanvas.
     private void UnprocessedInput_PointerPressed(
       InkUnprocessedInput sender, PointerEventArgs args)
     {
       // Initialize a selection lasso.
       lasso = new Polyline()
       {
           Stroke = new SolidColorBrush(Windows.UI.Colors.Blue),
           StrokeThickness = 1,
           StrokeDashArray = new DoubleCollection() { 5, 2 },
           };

           lasso.Points.Add(args.CurrentPoint.RawPosition);

           selectionCanvas.Children.Add(lasso);
       }

       private void UnprocessedInput_PointerMoved(
         InkUnprocessedInput sender, PointerEventArgs args)
       {
         // Add a point to the lasso Polyline object.
         lasso.Points.Add(args.CurrentPoint.RawPosition);
       }

       private void UnprocessedInput_PointerReleased(
         InkUnprocessedInput sender, PointerEventArgs args)
       {
         // Add the final point to the Polyline object and
         // select strokes within the lasso area.
         // Draw a bounding box on the selection canvas
         // around the selected ink strokes.
         lasso.Points.Add(args.CurrentPoint.RawPosition);

         boundingRect =
           inkCanvas.InkPresenter.StrokeContainer.SelectWithPolyLine(
             lasso.Points);

         DrawBoundingRect();
       }

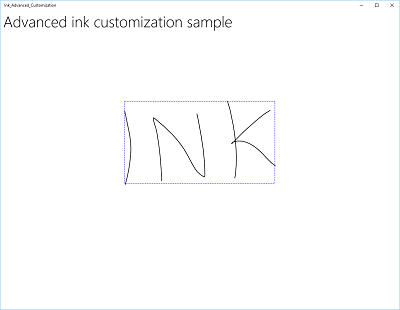

5. Para concluir o manipulador de eventos PointerReleased, limpamos a camada de seleção de todo o conteúdo (o traço do laço) e depois desenhamos um único retângulo de contorno em torno dos traços de tinta abrangidos pela área do laço.



     // Draw a bounding rectangle, on the selection canvas, encompassing
     // all ink strokes within the lasso area.
     private void DrawBoundingRect()
     {
       // Clear all existing content from the selection canvas.
       selectionCanvas.Children.Clear();

       // Draw a bounding rectangle only if there are ink strokes
       // within the lasso area.
       if (!((boundingRect.Width == 0) ||
         (boundingRect.Height == 0) ||
         boundingRect.IsEmpty))
         {
           var rectangle = new Rectangle()
           {
             Stroke = new SolidColorBrush(Windows.UI.Colors.Blue),
               StrokeThickness = 1,
               StrokeDashArray = new DoubleCollection() { 5, 2 },
               Width = boundingRect.Width,
               Height = boundingRect.Height
           };

           Canvas.SetLeft(rectangle, boundingRect.X);
           Canvas.SetTop(rectangle, boundingRect.Y);

           selectionCanvas.Children.Add(rectangle);
         }
       }


6. Por fim, definimos os handlers para os eventos StrokeStarted e StrokesErased InkPresenter.

   Ambos apenas chamam a mesma função de limpeza para a eliminação da seleção atual sempre que é detetado um novo traço.

     // Handle new ink or erase strokes to clean up selection UI.
     private void StrokeInput_StrokeStarted(
       InkStrokeInput sender, Windows.UI.Core.PointerEventArgs args)
     {
       ClearSelection();
     }

     private void InkPresenter_StrokesErased(
       InkPresenter sender, InkStrokesErasedEventArgs args)
     {
       ClearSelection();
     }


7. Aqui está a função para remover toda a interface de seleção do quadro de seleção quando um novo traço é iniciado ou um traço existente é apagado.

     // Clean up selection UI.
     private void ClearSelection()
     {
       var strokes = inkCanvas.InkPresenter.StrokeContainer.GetStrokes();
       foreach (var stroke in strokes)
       {
         stroke.Selected = false;
       }
       ClearDrawnBoundingRect();
      }

     private void ClearDrawnBoundingRect()
     {
       if (selectionCanvas.Children.Any())
       {
         selectionCanvas.Children.Clear();
         boundingRect = Rect.Empty;
       }
     }


Renderização personalizada de tinta

Por defeito, a entrada de tinta é processada numa thread de fundo de baixa latência e renderizada em progresso, ou "húmida", à medida que é desenhada. Quando o traço é concluído (com a caneta ou o dedo levantados, ou o botão do rato libertado), o traço é processado na thread da interface do utilizador e renderizado como "seco" para a camada InkCanvas (acima do conteúdo da aplicação e substituindo a tinta húmida).

Podes substituir este comportamento padrão e controlar completamente a experiência de escrita ao "secar de forma personalizada" os traços de tinta fresca. Embora o comportamento padrão seja tipicamente suficiente para a maioria das aplicações, existem alguns casos em que pode ser necessária uma secagem personalizada, incluindo:

• Gestão mais eficiente de coleções grandes ou complexas de traços de tinta
• Suporte de panorâmica e zoom mais eficiente em telas de tinta grandes
• Intercalando tinta e outros objetos, como formas ou texto, mantendo a ordem z
• Secar e converter tinta de forma síncrona numa forma DirectX (por exemplo, uma linha reta ou forma rasterizada e integrada no conteúdo da aplicação em vez de como uma camada separada do InkCanvas ).

A secagem personalizada requer um objeto IInkD2DRenderer para gerir a entrada de tinta e renderizá-la no contexto do dispositivo Direct2D da tua aplicação Universal Windows, em vez do controlo padrão InkCanvas.

Ao chamar ActivateCustomDrying (antes de o InkCanvas ser carregado), uma aplicação cria um objeto InkSynchronizer para personalizar como um traço de tinta é renderizado seco para um SurfaceImageSource ou VirtualSurfaceImageSource.

Tanto o SurfaceImageSource como o VirtualSurfaceImageSource fornecem uma superfície DirectX partilhada para a sua aplicação desenhar e compor no conteúdo da sua aplicação, embora o VSIS forneça uma superfície virtual maior do que o ecrã para panorâmicas e zoom de desempenho eficiente. Como as atualizações visuais destas superfícies são sincronizadas com o thread da interface XAML, quando a tinta é renderizada em qualquer uma delas, a tinta húmida pode ser removida do InkCanvas simultaneamente.

Também podes personalizar a tinta seca para um SwapChainPanel, mas a sincronização com o thread da interface não é garantida e pode haver um atraso entre o momento em que a tinta é renderizada no teu SwapChainPanel e a remoção da tinta do InkCanvas.

Para um exemplo completo desta funcionalidade, veja a amostra de tinta Complexa.

Outros artigos nesta secção

Artigos relacionados

• Comece: Suporte a tinta digital na sua aplicação para Windows
• Manipular entrada de ponteiro
• Identificar dispositivos de entrada
• Especificação do Ink Serialized Format (ISF).

APIs

• Windows.Devices.Input
• Windows.UI.Input.Inking
• Windows.UI.Input.Inking.Core

Samples

• Tutorial de Iniciação: Suporte à tinta digital na sua aplicação Windows
• Amostra de tinta simples (C#/C++)
• Amostra complexa de tinta (C++)
• Amostra de tinta (JavaScript)
• Amostra de livro de colorir
• Amostra de notas familiares
• Amostra de entrada básica
• Amostra de entrada de baixa latência
• Exemplo de modo de interação do usuário
• Exemplo de visuais do Focus

Arquivar amostras

• Entrada: Exemplo de recursos do dispositivo
• Entrada: Exemplo de eventos de entrada de utilizador em XAML
• Exemplo de rolagem, arrasto e zoom em XAML
• Input: Gestos e manipulações com o ReconhecedorDeGestos
