บทความนี้อธิบายการตั้งค่าการสื่อสารต่าง ๆ ที่เกี่ยวข้องกับเกตเวย์ข้อมูลภายในองค์กร จําเป็นต้องปรับการตั้งค่าเหล่านี้เพื่อสนับสนุนการเชื่อมต่อแหล่งข้อมูลและการเข้าถึงปลายทางผลลัพธ์
เปิดใช้งานการเชื่อมต่อ Azure ขาออก
เกตเวย์อาศัย Azure Relay สําหรับการเชื่อมต่อระบบคลาวด์ เกตเวย์สร้างการเชื่อมต่อขาออกไปยังภูมิภาค Azure ที่เกี่ยวข้องอย่างสม่ําเสมอ
ถ้าคุณลงทะเบียนสําหรับผู้เช่า Power BI หรือผู้เช่า Office 365 ภูมิภาค Azure ของคุณจะเริ่มต้นไปยังภูมิภาคของบริการนั้น มิฉะนั้น ภูมิภาค Azure ของคุณอาจอยู่ใกล้คุณที่สุด
ถ้าไฟร์วอลล์บล็อกการเชื่อมต่อขาออก ให้กําหนดค่าไฟร์วอลล์เพื่ออนุญาตการเชื่อมต่อขาออกจากเกตเวย์ไปยังภูมิภาค Azure ที่เกี่ยวข้อง กฎไฟร์วอลล์บนเซิร์ฟเวอร์เกตเวย์ และ/หรือพร็อกซีเซิร์ฟเวอร์ของลูกค้าจําเป็นต้องได้รับการอัปเดตเพื่ออนุญาตการรับส่งข้อมูลขาออกจากเซิร์ฟเวอร์เกตเวย์ไปยังจุดสิ้นสุดด้านล่าง ถ้าไฟร์วอลล์ของคุณไม่สนับสนุนสัญลักษณ์ตัวแทน ให้ใช้ที่อยู่ IP จาก ช่วง IP Azure และแท็กบริการ โปรดทราบว่าวิชวลเหล่านั้นจะต้องซิงค์กันในแต่ละเดือน
พอร์ตที่จําเป็นสําหรับการทํางานของเกตเวย์
เกตเวย์สื่อสารบนพอร์ตขาออกต่อไปนี้: TCP 443, 433, 5671, 5672 และจาก 9350 ถึง 9354 เกตเวย์ไม่จําเป็นต้องมีพอร์ตขาเข้า
สําหรับคําแนะนําเกี่ยวกับวิธีการตั้งค่าไฟร์วอลล์และ/หรือพร็อกซีภายในองค์กรของคุณโดยใช้ชื่อโดเมนแบบเต็ม (FQDNs) แทนการใช้ที่อยู่ IP ซึ่งอาจมีการเปลี่ยนแปลง ให้ทําตามขั้นตอนใน การสนับสนุน DNS ของ Azure WCF Relay
อีกวิธีหนึ่งคือ คุณอนุญาตที่อยู่ IP สําหรับขอบเขตข้อมูลของคุณในไฟร์วอลล์ของคุณ ใช้ไฟล์ JSON ที่แสดงด้านล่าง ซึ่งมีการอัปเดตทุกสัปดาห์
หรือคุณสามารถรับรายการพอร์ตที่จําเป็นโดยทํา การทดสอบ พอร์ตเครือข่ายเป็นระยะ ๆ ในแอปเกตเวย์
เกตเวย์สื่อสารกับ Azure Relay โดยใช้ FQDNs หากคุณบังคับให้เกตเวย์สื่อสารผ่าน HTTPS เกตเวย์จะใช้ FQDNs เท่านั้นอย่างเคร่งครัดและจะไม่สื่อสารโดยใช้ที่อยู่ IP
Note
รายการ IP ของศูนย์ข้อมูล Azure แสดงที่อยู่ IP ในการกําหนดเส้นทางระหว่างโดเมน (CIDR) แบบไม่มีคลาส ตัวอย่างของสวรรตนี้คือ 10.0.0.0/24 ซึ่งไม่ได้หมายความว่าจาก 10.0.0.0 ถึง 10.0.0.24 เรียนรู้เพิ่มเติมเกี่ยวกับสัญกรณ์ CIDR
รายการต่อไปนี้อธิบาย FQDNs ที่ใช้โดยเกตเวย์ ปลายทางเหล่านี้จําเป็นสําหรับการทํางานของเกตเวย์
| ชื่อโดเมน Public Cloud | พอร์ตขาออก | Description |
|---|---|---|
| *.download.microsoft.com | 443 | ใช้เพื่อดาวน์โหลดตัวติดตั้ง แอปเกตเวย์ยังใช้โดเมนนี้เพื่อตรวจสอบเวอร์ชันและภูมิภาคของเกตเวย์ |
| *.powerbi.com | 443 | ใช้เพื่อระบุคลัสเตอร์ Power BI ที่เกี่ยวข้อง |
| *.analysis.windows.net | 443 | ใช้เพื่อระบุคลัสเตอร์ Power BI ที่เกี่ยวข้อง |
| *.login.windows.net, login.live.com, aadcdn.msauth.net, login.microsoftonline.com, *.microsoftonline-p.com | 443 | ใช้เพื่อรับรองความถูกต้องของแอปเกตเวย์สําหรับ Microsoft Entra ID และ OAuth2 โปรดทราบว่า URL เพิ่มเติมอาจจําเป็นเป็นส่วนหนึ่งของกระบวนการลงชื่อเข้าใช้ Microsoft Entra ID ซึ่งอาจไม่ซ้ํากันกับผู้เช่า |
| *.servicebus.windows.net | 5671-5672 | ใช้สําหรับโปรโตคอลการจัดคิวข้อความขั้นสูง (AMQP) |
| *.servicebus.windows.net | 443 และ 9350-9354 | ฟัง Azure Relay บน TCP พอร์ต 443 จําเป็นสําหรับการรับโทเค็นควบคุมการเข้าถึง Azure |
| *.msftncsi.com | 80 | ใช้เพื่อทดสอบการเชื่อมต่ออินเทอร์เน็ตถ้าบริการของ Power BI ไม่สามารถเข้าถึงเกตเวย์ |
| *.dc.services.visualstudio.com | 443 | ใช้โดย AppInsights เพื่อรวบรวมการวัดและส่งข้อมูลทางไกล |
| ecs.office.com | 443 | ใช้สําหรับการกําหนดค่า ECS เพื่อเปิดใช้งานคุณลักษณะ Mashup |
| gatewayadminportal.azure.com | 443 | ใช้สําหรับการจัดการเกตเวย์ในพอร์ทัล |
สําหรับชุมชน Cloud สําหรับส่วนราชการ (GCC) ชุมชน Cloud High สําหรับส่วนราชการ (GCC สูง) และกระทรวงกลาโหม (DoD) FQDNs ต่อไปนี้ถูกใช้โดยเกตเวย์
| Ports | GCC | GCC High | DoD |
|---|---|---|---|
| 443 | *.download.microsoft.com | *.download.microsoft.com | *.download.microsoft.com |
| 443 | *.powerbigov.us, *.powerbi.com | *.high.powerbigov.us | *.mil.powerbigov.us |
| 443 | *.analysis.usgovcloudapi.net | *.high.analysis.usgovcloudapi.net | *.mil.analysis.usgovcloudapi.net |
| 443 | *.login.windows.net, *.login.live.com, *.aadcdn.msauth.net | ไปเอกสาร | ไปที่เอกสาร |
| 5671-5672 | *.servicebus.usgovcloudapi.net | *.servicebus.usgovcloudapi.net | *.servicebus.usgovcloudapi.net |
| 443 และ 9350-9354 | *.servicebus.usgovcloudapi.net | *.servicebus.usgovcloudapi.net | *.servicebus.usgovcloudapi.net |
| 443 | *.core.usgovcloudapi.net | *.core.usgovcloudapi.net | *.core.usgovcloudapi.net |
| 443 | *.login.microsoftonline.com | *.login.microsoftonline.us | *.login.microsoftonline.us |
| 443 | *.msftncsi.com | *.msftncsi.com | *.msftncsi.com |
| 443 | *.microsoftonline-p.com | *.microsoftonline-p.com | *.microsoftonline-p.com |
| 443 | *.dc.applicationinsights.us | *.dc.applicationinsights.us | *.dc.applicationinsights.us |
| 443 | gccmod.ecs.office.com | config.ecs.gov.teams.microsoft.us | config.ecs.dod.teams.microsoft.us |
สําหรับ China Cloud (Mooncake) เกตเวย์จะใช้ FQDN ต่อไปนี้
| Ports | จีนคลาวด์ (มูนเค้ก) |
|---|---|
| 443 | *.download.microsoft.com |
| 443 | *.powerbi.cn |
| 443 | *.asazure.chinacloudapi.cn |
| 443 | *.login.chinacloudapi.cn |
| 5671-5672 | *.servicebus.chinacloudapi.cn |
| 443 และ 9350-9354 | *.servicebus.chinacloudapi.cn |
| 443 | *.chinacloudapi.cn |
| 443 | login.partner.microsoftonline.cn |
| 443 | ไม่มี Mooncake เทียบเท่า—ไม่จําเป็นต้องเรียกใช้เกตเวย์—ใช้เพื่อตรวจสอบเครือข่ายระหว่างเงื่อนไขความล้มเหลวเท่านั้น |
| 443 | ไม่มี Mooncake ที่เทียบเท่า—ใช้ในระหว่างลงชื่อเข้าใช้ Microsoft Entra ID สําหรับข้อมูลเพิ่มเติมเกี่ยวกับจุดสิ้นสุดของ Microsoft Entra ID ไปที่ ตรวจสอบจุดสิ้นสุดใน Azure |
| 443 | applicationinsights.azure.cn |
| 443 | clientconfig.passport.net |
| 443 | aadcdn.msftauth.cn |
| 443 | aadcdn.msauth.cn |
| 443 | mooncake.ecs.office.com |
| 443 | gatewayadminportal.azure.cn |
Note
หลังจากติดตั้งและลงทะเบียนเกตเวย์แล้ว พอร์ตและที่อยู่ IP ที่จําเป็นเท่านั้นที่จะเป็นพอร์ตและที่อยู่ IP ที่จําเป็นโดย Azure Relay ตามที่อธิบายไว้สําหรับ servicebus.windows.net ในตารางก่อนหน้า คุณสามารถรับรายการพอร์ตที่จําเป็นโดยดําเนินการ ทดสอบ พอร์ตเครือข่ายเป็นระยะ ๆ ในแอปเกตเวย์ คุณยังสามารถบังคับให้ เกตเวย์สื่อสารโดยใช้ HTTPS ได้
พอร์ตที่จําเป็นสําหรับการดําเนินการปริมาณงาน Fabric
เมื่อปริมาณงาน Fabric (ตัวอย่างเช่น แบบจําลองเชิงความหมายหรือกระแสข้อมูล Fabric) มีคิวรีที่เชื่อมต่อกับแหล่งข้อมูลทั้งภายในองค์กร (ผ่านเกตเวย์ข้อมูลภายในองค์กร) และแหล่งข้อมูลบนคลาวด์ คิวรีทั้งหมดจะดําเนินการบนเกตเวย์ข้อมูลภายในองค์กร ดังนั้น เมื่อต้องการเรียกใช้รายการปริมาณงาน Fabric ตําแหน่งข้อมูลต่อไปนี้จะต้องเปิดอยู่ ดังนั้น เกตเวย์ข้อมูลภายในองค์กรมีการเข้าถึงปริมาณงานที่จําเป็นสําหรับปริมาณงานที่ต้องใช้:
| ชื่อโดเมนระบบคลาวด์สาธารณะ | พอร์ตขาออก | Description |
|---|---|---|
| *.core.windows.net | 443 | ใช้โดย Dataflow Gen1 เพื่อเขียนข้อมูลไปยัง Azure Data Lake |
| *.dfs.fabric.microsoft.com | 443 | จุดสิ้นสุดที่ใช้โดย Dataflow Gen1 และ Gen2 เพื่อเชื่อมต่อกับ OneLake เรียนรู้เพิ่มเติม |
| *.datawarehouse.pbidedicated.windows.net | 1433 | จุดสิ้นสุดเก่าที่ใช้โดย Dataflow Gen2 เพื่อเชื่อมต่อกับ Fabric staging lakehouse เรียนรู้เพิ่มเติม |
| *.datawarehouse.fabric.microsoft.com | 1433 | จุดสิ้นสุดใหม่ที่ใช้โดย Dataflow Gen2 เพื่อเชื่อมต่อกับ Fabric staging lakehouse เรียนรู้เพิ่มเติม |
| *.frontend.clouddatahub.net | 443 | จําเป็นสําหรับการดําเนินการของ Fabric Pipeline |
Note
*.datawarehouse.pbidedicated.windows.net จะถูกแทนที่ด้วย *.datawarehouse.fabric.microsoft.com. ในระหว่างกระบวนการเปลี่ยนนี้ ตรวจสอบให้แน่ใจว่ามีจุดสิ้นสุดทั้งสองเปิดเพื่อให้แน่ใจว่ากระแสข้อมูล Gen2 รีเฟรช
นอกจากนี้ เมื่อการเชื่อมต่อข้อมูลบนคลาวด์อื่น ๆ (ทั้งแหล่งข้อมูลและปลายทางของผลลัพธ์) ใช้กับการเชื่อมต่อแหล่งข้อมูลภายในองค์กรในคิวรีปริมาณงาน คุณต้องเปิดจุดสิ้นสุดที่จําเป็นเพื่อให้แน่ใจว่าเกตเวย์ข้อมูลภายในองค์กรมีการเข้าถึงแหล่งข้อมูลคลาวด์เหล่านั้นแบบเห็นได้
ทดสอบพอร์ตเครือข่าย
หากต้องการทดสอบว่าเกตเวย์มีสิทธิ์เข้าถึงพอร์ตที่จําเป็นทั้งหมดหรือไม่:
บนเครื่องที่ใช้งานเกตเวย์ ใส่ "เกตเวย์" ในการค้นหา Windows แล้วเลือก แอปเกตเวย์ ข้อมูลภายในองค์กร
เลือก การวินิจฉัย ภายใต้ ทดสอบพอร์ตเครือข่าย เลือก เริ่มการทดสอบใหม่
เมื่อเกตเวย์ของคุณเรียกใช้การทดสอบพอร์ตเครือข่าย เกตเวย์จะเรียกใช้รายการของพอร์ตและเซิร์ฟเวอร์จาก Azure Relay จากนั้นจึงพยายามเชื่อมต่อกับพอร์ตและเซิร์ฟเวอร์ทั้งหมด เมื่อลิงก์เริ่มการทดสอบใหม่ปรากฏขึ้น การทดสอบพอร์ตเครือข่ายได้เสร็จสิ้น
ผลลัพธ์สรุปของการทดสอบคือ "เสร็จสมบูรณ์ (สําเร็จแล้ว)" หรือ "เสร็จสมบูรณ์ (ล้มเหลว ดูผลการทดสอบล่าสุด)" ถ้าการทดสอบสําเร็จ เกตเวย์ของคุณเชื่อมต่อกับพอร์ตที่จําเป็นทั้งหมด ถ้าการทดสอบล้มเหลว สภาพแวดล้อมเครือข่ายของคุณอาจบล็อกพอร์ตและเซิร์ฟเวอร์ที่จําเป็น
Note
ไฟร์วอลล์มักจะอนุญาตการรับส่งข้อมูลบนไซต์ที่ถูกบล็อกเป็นระยะ ๆ แม้ว่าการทดสอบจะสําเร็จ คุณอาจยังต้องอนุญาตเซิร์ฟเวอร์นั้นบนไฟร์วอลล์ของคุณ
หากต้องการดูผลลัพธ์ของการทดสอบที่เสร็จสมบูรณ์ล่าสุด ให้เลือก ลิงก์เปิดผลลัพธ์ การทดสอบที่เสร็จสมบูรณ์ล่าสุด ผลลัพธ์การทดสอบเปิดในตัวแก้ไขข้อความเริ่มต้นของคุณ
ผลลัพธ์การทดสอบจะแสดงรายการเซิร์ฟเวอร์ พอร์ต และที่อยู่ IP ทั้งหมดที่เกตเวย์ของคุณจําเป็นต้องใช้ ถ้าผลลัพธ์การทดสอบแสดง "Closed" สําหรับพอร์ตใด ๆ ตามที่แสดงในภาพหน้าจอต่อไปนี้ ตรวจสอบให้แน่ใจว่าสภาพแวดล้อมเครือข่ายของคุณไม่ได้บล็อกการเชื่อมต่อเหล่านั้น คุณอาจจําเป็นต้องติดต่อผู้ดูแลระบบเครือข่ายของคุณเพื่อเปิดพอร์ตที่จําเป็น
บังคับให้ HTTPS สื่อสารกับ Azure Relay
คุณสามารถบังคับให้เกตเวย์สื่อสารกับ Azure Relay โดยใช้ HTTPS แทนการใช้ TCP โดยตรง
Note
เริ่มต้นด้วยการเผยแพร่เกตเวย์เดือนมิถุนายน 2019 และขึ้นอยู่กับคําแนะนําจากรีเลย์ การติดตั้งใหม่จะมีค่าเริ่มต้นเป็น HTTPS แทน TCP ลักษณะการทํางานเริ่มต้นนี้ใช้ไม่ได้กับการติดตั้งที่อัปเดตแล้ว

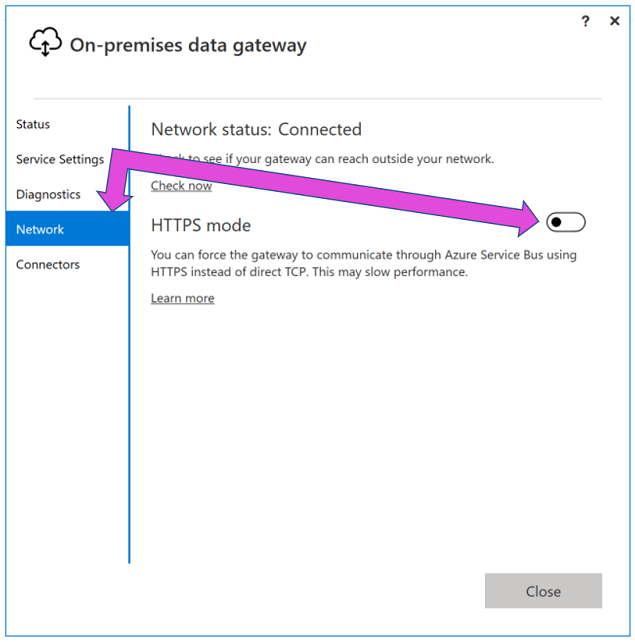

คุณสามารถใช้ แอปเกตเวย์ เพื่อบังคับให้เกตเวย์นําลักษณะการทํางานนี้มาใช้ ในแอปเกตเวย์ ให้เลือก เครือข่าย แล้วเปิดโหมด HTTPS
หลังจากที่คุณทําการเปลี่ยนแปลงนี้ แล้วเลือก นําไปใช้ บริการเกตเวย์ Windows จะรีสตาร์ทโดยอัตโนมัติเพื่อให้การเปลี่ยนแปลงมีผล ปุ่ม นําไปใช้ จะแสดงขึ้นเมื่อคุณทําการเปลี่ยนแปลงเท่านั้น
เมื่อต้องการรีสตาร์ทบริการ Windows ของเกตเวย์จากแอปเกตเวย์ ให้ไปที่ รีสตาร์ทเกตเวย์
Note
ถ้าเกตเวย์ไม่สามารถสื่อสารโดยใช้ TCP เกตเวย์จะใช้ HTTPS โดยอัตโนมัติ การเลือกในแอปเกตเวย์จะแสดงค่าโพรโทคอลปัจจุบันเสมอ
TLS 1.3 สําหรับการรับส่งข้อมูลเกตเวย์
ตามค่าเริ่มต้น เกตเวย์ใช้ Transport Layer Security (TLS) 1.3 เพื่อสื่อสารกับบริการของ Power BI เพื่อให้แน่ใจว่าการรับส่งข้อมูลทั้งหมดของเกตเวย์ใช้ TLS 1.3 คุณอาจจําเป็นต้องเพิ่มหรือแก้ไขรีจิสทรีคีย์ต่อไปนี้บนเครื่องที่ใช้งานบริการเกตเวย์
[HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\.NETFramework\v4.0.30319]"SchUseStrongCrypto"=dword:00000001
[HKEY_LOCAL_MACHINE\SOFTWARE\Wow6432Node\Microsoft\.NETFramework\v4.0.30319]"SchUseStrongCrypto"=dword:00000001
Note
การเพิ่มหรือปรับเปลี่ยนรีจิสทรีคีย์เหล่านี้จะนําการเปลี่ยนแปลงไปใช้กับแอปพลิเคชัน .NET ทั้งหมด สําหรับข้อมูลเกี่ยวกับการเปลี่ยนแปลงรีจิสทรีที่มีผลต่อ TLS สําหรับแอปพลิเคชันอื่น ๆ ให้ไปที่ การตั้งค่ารีจิสทรี Transport Layer Security (TLS)
แท็กการบริการ
แท็กบริการแสดงถึงกลุ่มของที่อยู่ IP คํานําหน้าจากบริการ Azure ที่ระบุ Microsoft จัดการคํานําหน้าที่อยู่ซึ่งครอบคลุมโดยแท็กบริการ และอัปเดตแท็กบริการเป็นการเปลี่ยนแปลงโดยอัตโนมัติ เพื่อลดความซับซ้อนของการปรับปรุงที่ใช้บ่อยสําหรับกฎความปลอดภัยของเครือข่าย เกตเวย์ข้อมูลมีการขึ้นต่อกันบนแท็กบริการต่อไปนี้:
- PowerBI
- ServiceBus
- AzureActiveDirectory
- AzureCloud
เกตเวย์ข้อมูลภายในองค์กรใช้ Azure Relay สําหรับการสื่อสารบางประเภท อย่างไรก็ตาม ไม่มีแท็กบริการสําหรับบริการ Azure Relay แท็กบริการ ServiceBus ยังคงจําเป็นแม้ว่าพวกเขายังคงเกี่ยวข้องกับคุณลักษณะคิวบริการและหัวข้อแม้ว่าจะไม่ใช่สําหรับ Azure Relay ก็ตาม
แท็กบริการ AzureCloud แสดงถึงที่อยู่ IP ของ Azure Data Center ส่วนกลางทั้งหมด เนื่องจากบริการ Azure Relay ถูกสร้างขึ้นจาก Azure Compute ดังนั้น Azure Relay public IP จึงเป็นเซตย่อยของ AzureCloud IP ข้อมูลเพิ่มเติม: ภาพรวมแท็กบริการของ Azure
