教程：在 ML.NET 中使用 ONNX 检测对象

了解如何在 ML.NET 中使用预先训练的 ONNX 模型来检测图像中的对象。

从头开始训练对象检测模型需要设置数百万个参数、大量的标记训练数据和大量的计算资源（数百个 GPU 小时）。 使用预先训练的模型，可以快捷方式训练过程。

本教程中，您将学习如何：

  • 了解问题
  • 了解 ONNX 是什么以及它如何使用 ML.NET
  • 了解模型
  • 重复使用预先训练的模型
  • 使用加载的模型检测对象

先决条件

ONNX 对象检测示例概述

此示例创建一个 .NET Core 控制台应用程序，该应用程序使用预先训练的深度学习 ONNX 模型检测图像中的对象。 可以在 GitHub 上的 dotnet/machinelearning-samples 存储库 中找到此示例的代码。

什么是对象检测？

对象检测是计算机视觉问题。 虽然与图像分类密切相关，但对象检测以更精细的规模执行图像分类。 对象检测同时定位图像中的实体 并 对实体进行分类。 对象检测模型通常使用深度学习和神经网络进行训练。 有关详细信息，请参阅 深度学习与机器学习 。

当图像包含不同类型的多个对象时，请使用对象检测。

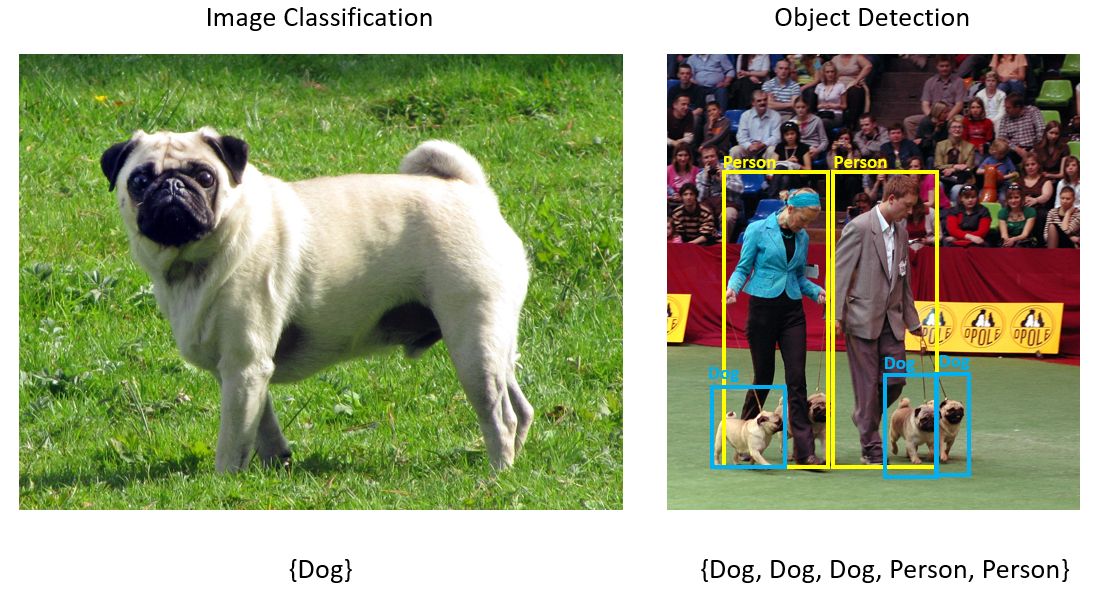

显示图像分类与对象分类的屏幕截图。

对象检测的一些用例包括：

  • 自动驾驶汽车
  • 机器人
  • 人脸检测
  • 工作区安全
  • 对象计数
  • 活动识别

选择深度学习模型

深度学习是机器学习的一部分。 若要训练深度学习模型，需要大量数据。 数据中的模式由一系列层表示。 数据中的关系编码为包含权重的层之间的连接。 权重越高，关系就越强。 这一系列层和连接统称为人工神经网络。 网络中的层越多，它的“深度”就越深，使其成为深度神经网络。

有不同类型的神经网络，最常见的是多层感知器（MLP）、卷积神经网络（CNN）和循环神经网络（RNN）。 最基本的是 MLP，它将一组输入映射到一组输出。 当数据没有空间或时间组件时，此神经网络是很好的。 CNN 利用卷积层来处理数据中包含的空间信息。 CNN 的一个很好的用例是图像处理来检测图像区域中是否存在特征（例如，图像中心是否有鼻子？）。 最后，RNN 允许将状态或内存的持久性用作输入。 RNN 用于时序分析，其中事件的顺序排序和上下文非常重要。

了解模型

对象检测是图像处理任务。 因此，用于解决此问题的大多数深度学习模型都是 CNN。 本教程中使用的模型是 Tiny YOLOv2 模型，这是 Redmon 和 Farhadi 介绍的 YOLOv2 模型的更紧凑版本：“YOLO9000：更好、更快、更强”。 Tiny YOLOv2 在 Pascal VOC 数据集上训练，由 15 个层组成，可以预测 20 个不同的对象类。 由于 Tiny YOLOv2 是原始 YOLOv2 模型的精简版本，因此在速度和准确性之间进行权衡。 可以使用 Netron 等工具可视化构成模型的不同层。 检查模型将产生构成神经网络的所有层之间的连接的映射，其中每个层将包含层的名称以及相应输入/输出的维度。 用于描述模型的输入和输出的数据结构称为张量。 张量可以被视为一种在 N 维度中存储数据的容器。 对于 Tiny YOLOv2，输入层的名称是 image ，它需要维度 3 x 416 x 416的张量。 输出层的名称是 grid 并生成维度 125 x 13 x 13的输出张量。

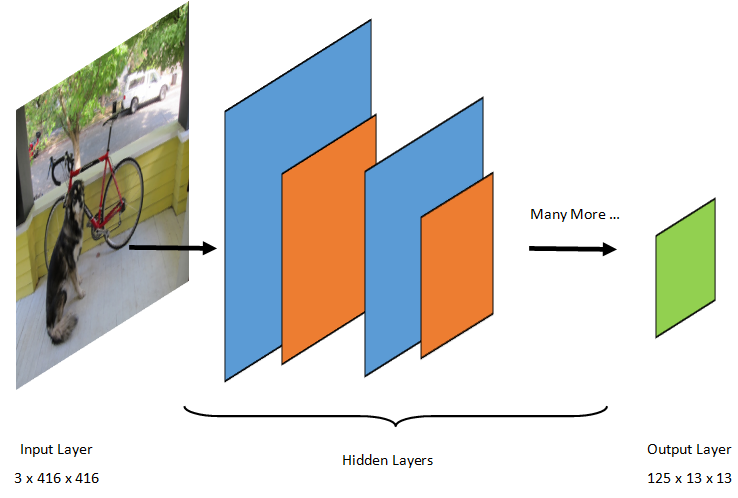

将输入层拆分为隐藏层，然后输出层

YOLO 模型采用图像 3(RGB) x 416px x 416px。 模型采用此输入，并通过不同的层传递以生成输出。 输出将输入图像划分为 13 x 13 网格，网格中的每个单元格由值组成 125 。

什么是 ONNX 模型？

开放神经网络交换（ONNX）是 AI 模型的开放源代码格式。 ONNX 支持框架之间的互作性。 这意味着可以在许多常用的机器学习框架之一（如 PyTorch）中训练模型，将其转换为 ONNX 格式，并在其他框架（如 ML.NET）中使用 ONNX 模型。 若要了解详细信息，请访问 ONNX 网站。

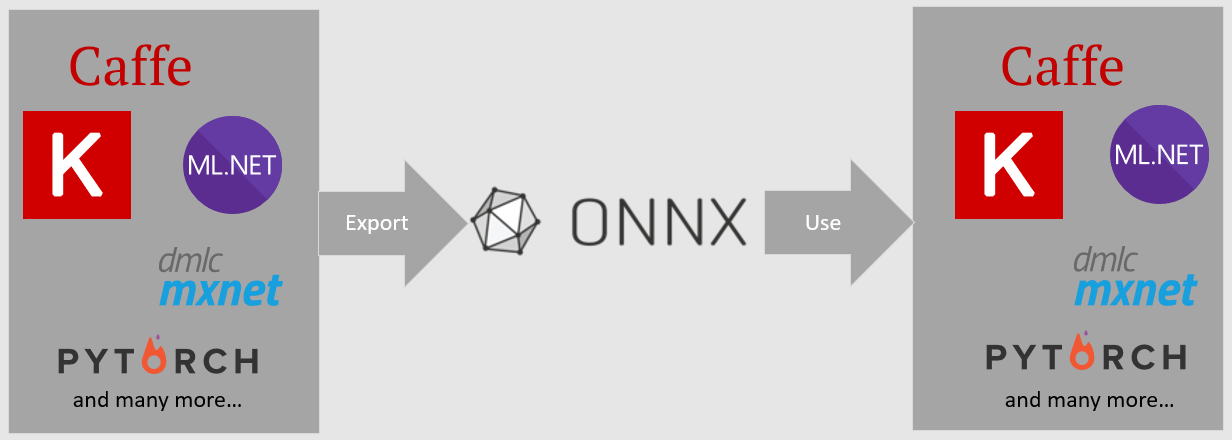

ONNX 支持的格式使用情况的图表。

预训练的 Tiny YOLOv2 模型以 ONNX 格式存储，该格式是对模型层及其学习模式的序列化表示。 在 ML.NET 中，与 ONNX 的互操作性是通过 ImageAnalytics 和 OnnxTransformer NuGet 包实现的。 该 ImageAnalytics 包包含一系列转换，用于获取图像并将其编码为数值，这些数值可用作预测或训练管道的输入。 该 OnnxTransformer 包利用 ONNX 运行时加载 ONNX 模型，并使用它根据提供的输入进行预测。

ONNX 文件的数据流进入 ONNX 运行时。

设置 .NET 控制台项目

现在，你已大致了解 ONNX 是什么以及 Tiny YOLOv2 的工作原理，现在可以生成应用程序了。

创建控制台应用程序

  1. 创建名为“ObjectDetection”的 C# 控制台应用程序 。 单击“下一步”按钮。

  2. 选择 .NET 8 作为要使用的框架。 单击“创建” 按钮。

  3. 安装 Microsoft.ML NuGet 包：

    注释

    此示例使用提到的 NuGet 包的最新稳定版本，除非另有说明。

    • 在解决方案资源管理器中，右键单击项目并选择“ 管理 NuGet 包”。
    • 选择“nuget.org”作为包源，选择“浏览”选项卡，搜索 Microsoft.ML。
    • 选择“ 安装 ”按钮。
    • 选择“预览更改”对话框中的“确定”按钮，然后选择“许可接受”对话框中的“我接受”按钮（如果同意列出的程序包的许可条款）。
    • 重复这些步骤用于 Microsoft.Windows.Compatibility、Microsoft.ML.ImageAnalytics、Microsoft.ML.OnnxTransformer 和 Microsoft.ML.OnnxRuntime。

准备数据和预先训练的模型

  1. 下载 项目资产目录 zip 文件 并解压缩。

  2. 将 assets 目录复制到 ObjectDetection 项目目录中。 此目录及其子目录包含本教程所需的图像文件（除 Tiny YOLOv2 模型外，后者将在下一步中下载并添加）。

  3. 从 ONNX 模型动物园下载 Tiny YOLOv2 模型。

  4. 将 model.onnx 文件复制到 ObjectDetection 项目 assets\Model 目录中，并将其重命名为 TinyYolo2_model.onnx。 此目录包含本教程所需的模型。

  5. 在解决方案资源管理器中，右键单击资产目录和子目录中的每个文件，然后选择 “属性”。 在 高级 下，将 复制到输出目录 的值更改为 若较新则复制。

创建类并定义路径

打开 Program.cs 文件，并将以下附加 using 指令添加到文件顶部：

using System.Drawing;
using System.Drawing.Drawing2D;
using ObjectDetection.YoloParser;
using ObjectDetection.DataStructures;
using ObjectDetection;
using Microsoft.ML;

接下来，定义各种资产的路径。

  1. 首先，在GetAbsolutePathProgram.cs文件的底部创建方法。

    string GetAbsolutePath(string relativePath)
{
    FileInfo _dataRoot = new FileInfo(typeof(Program).Assembly.Location);
    string assemblyFolderPath = _dataRoot.Directory.FullName;

    string fullPath = Path.Combine(assemblyFolderPath, relativePath);

    return fullPath;
}

  2. 然后，在 using 指令下方创建字段来存储资产的位置。

    var assetsRelativePath = @"../../../assets";
string assetsPath = GetAbsolutePath(assetsRelativePath);
var modelFilePath = Path.Combine(assetsPath, "Model", "TinyYolo2_model.onnx");
var imagesFolder = Path.Combine(assetsPath, "images");
var outputFolder = Path.Combine(assetsPath, "images", "output");

向项目添加新目录以存储输入数据和预测类。

在 解决方案资源管理器中，右键单击项目，然后选择“ 添加新>文件夹”。 当新文件夹出现在解决方案资源管理器中时，将其命名为“DataStructures”。

在新建 的 DataStructures 目录中创建输入数据类。

  1. 在 解决方案资源管理器中，右键单击 DataStructures 目录，然后选择“ 添加新>项”。

  2. 在“ 添加新项 ”对话框中，选择“ 类 ”并将“ 名称 ”字段更改为 ImageNetData.cs。 然后选择“添加”。

    ImageNetData.cs文件将在代码编辑器中打开。 将以下 using 指令添加到 ImageNetData.cs顶部：

    using System.Collections.Generic;
using System.IO;
using System.Linq;
using Microsoft.ML.Data;

    删除现有类定义，并将该 ImageNetData 类的以下代码添加到 ImageNetData.cs 文件中：

    public class ImageNetData
{
    [LoadColumn(0)]
    public string ImagePath;

    [LoadColumn(1)]
    public string Label;

    public static IEnumerable<ImageNetData> ReadFromFile(string imageFolder)
    {
        return Directory
            .GetFiles(imageFolder)
            .Where(filePath => Path.GetExtension(filePath) != ".md")
            .Select(filePath => new ImageNetData { ImagePath = filePath, Label = Path.GetFileName(filePath) });
    }
}

    ImageNetData 是输入图像数据类，具有以下 String 字段：

    • ImagePath 包含存储映像的路径。
    • Label 包含文件的名称。

    此外， ImageNetData 还包含一种方法 ReadFromFile ，该方法加载存储在指定路径中的 imageFolder 多个图像文件，并将其作为对象集合 ImageNetData 返回。

在 DataStructures 目录中创建预测类。

  1. 在 解决方案资源管理器中，右键单击 DataStructures 目录，然后选择“ 添加新>项”。

  2. 在“ 添加新项 ”对话框中，选择“ 类 ”并将“ 名称 ”字段更改为 ImageNetPrediction.cs。 然后选择“添加”。

    ImageNetPrediction.cs文件将在代码编辑器中打开。 将以下 using 指令添加到 ImageNetPrediction.cs顶部：

    using Microsoft.ML.Data;

    删除现有类定义，并将该 ImageNetPrediction 类的以下代码添加到 ImageNetPrediction.cs 文件中：

    public class ImageNetPrediction
{
    [ColumnName("grid")]
    public float[] PredictedLabels;
}

    ImageNetPrediction 是预测数据类，具有以下 float[] 字段：

    • PredictedLabels 包含图像中检测到的每个边界框的维度、对象性分数和类概率。

初始化变量

MLContext 类是所有 ML.NET作的起点，初始化mlContext会创建一个新的 ML.NET 环境，该环境可在模型创建工作流对象之间共享。 在概念上，它类似于 Entity Framework 中的DBContext。

mlContext通过在字段下方MLContext添加以下行，使用新实例outputFolder初始化变量。

MLContext mlContext = new MLContext();

创建分析器以处理后模型输出

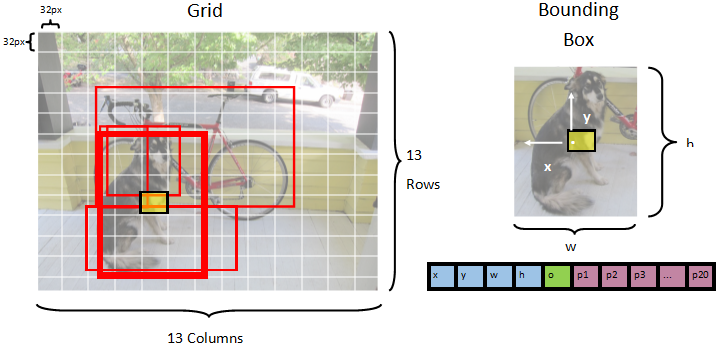

模型将图像细分为 13 x 13 网格，其中每个网格单元都是 32px x 32px。 每个网格单元包含 5 个潜在的对象边界框。 边界框包含 25 个元素：

左侧为网格示例，右侧为边界框示例

  • x 边界框中心的 x 位置相对于与之关联的网格单元格。
  • y 边界框中心相对于其关联的网格单元格的 y 位置。
  • w 边界框的宽度。
  • h 边界框的高度。
  • o 边界框中存在对象的置信度值，也称为对象性分数。
  • p1-p20 模型预测的每个 20 个类的类概率。

总共有 25 个元素描述每个边界框，构成每个网格单元中包含的 125 个元素。

预训练的 ONNX 模型生成的输出是一个长度为 21125 的浮点数组，表示具有维度 125 x 13 x 13 的张量的元素。 若要将模型生成的预测转换为张量，需要执行一些后处理工作。 为此，请创建一组类来帮助分析输出。

向项目添加新目录以组织分析程序类集。

  1. 在 解决方案资源管理器中，右键单击项目，然后选择“ 添加新>文件夹”。 当新文件夹出现在解决方案资源管理器中时，将其命名为“YoloParser”。

创建边界框和尺寸

模型输出的数据包含图像中对象的边界框的坐标和尺寸。 为维度创建基类。

  1. 在 解决方案资源管理器中，右键单击 YoloParser 目录，然后选择“ 添加新>项”。

  2. 在“ 添加新项 ”对话框中，选择“ 类 ”并将“ 名称 ”字段更改为 DimensionsBase.cs。 然后选择“添加”。

    DimensionsBase.cs文件将在代码编辑器中打开。 删除所有 using 指令和现有类定义。

    将 DimensionsBase 类的以下代码添加到 DimensionsBase.cs 文件：

    public class DimensionsBase
{
    public float X { get; set; }
    public float Y { get; set; }
    public float Height { get; set; }
    public float Width { get; set; }
}

    DimensionsBase 具有以下 float 属性：

    • X 包含对象沿 x 轴的位置。
    • Y 包含对象沿 y 轴的位置。
    • Height 包含对象的高度。
    • Width 包含对象的宽度。

接下来，为边界框创建一个类。

  1. 在 解决方案资源管理器中，右键单击 YoloParser 目录，然后选择“ 添加新>项”。

  2. 在“ 添加新项 ”对话框中，选择“ 类 ”并将“ 名称 ”字段更改为 YoloBoundingBox.cs。 然后选择“添加”。

    YoloBoundingBox.cs文件将在代码编辑器中打开。 将以下 using 指令添加到 YoloBoundingBox.cs顶部：

    using System.Drawing;

    就在现有类定义上方，添加一个新的类定义，名为BoundingBoxDimensions，它继承自DimensionsBase类，以包含相应边界框的维度。

    public class BoundingBoxDimensions : DimensionsBase { }

    删除现有 YoloBoundingBox 类定义，并将该 YoloBoundingBox 类的以下代码添加到 YoloBoundingBox.cs 文件中：

    public class YoloBoundingBox
{
    public BoundingBoxDimensions Dimensions { get; set; }

    public string Label { get; set; }

    public float Confidence { get; set; }

    public RectangleF Rect
    {
        get { return new RectangleF(Dimensions.X, Dimensions.Y, Dimensions.Width, Dimensions.Height); }
    }

    public Color BoxColor { get; set; }
}

    YoloBoundingBox 具有以下属性：

    • Dimensions 包含边界框的尺寸。
    • Label 包含边界框中检测到的对象类别。
    • Confidence 包含类的置信度。
    • Rect 包含边界框维度的矩形表示形式。
    • BoxColor 包含与用于在图像上绘制的相应类关联的颜色。

创建分析程序

现在已创建维度和边界框的类，现在可以创建分析程序了。

  1. 在 解决方案资源管理器中，右键单击 YoloParser 目录，然后选择“ 添加新>项”。

  2. 在“ 添加新项 ”对话框中，选择“ 类 ”并将“ 名称 ”字段更改为 YoloOutputParser.cs。 然后选择“添加”。

    YoloOutputParser.cs文件将在代码编辑器中打开。 将以下 using 指令添加到 YoloOutputParser.cs顶部：

    using System;
using System.Collections.Generic;
using System.Drawing;
using System.Linq;

    在现有 YoloOutputParser 类定义中，添加一个嵌套类，其中包含图像中每个单元格的维度。 在YoloOutputParser类定义的顶部为继承自DimensionsBase类的CellDimensions类添加以下代码。

    class CellDimensions : DimensionsBase { }

  3. 在类定义中 YoloOutputParser ，添加以下常量和字段。

    public const int ROW_COUNT = 13;
public const int COL_COUNT = 13;
public const int CHANNEL_COUNT = 125;
public const int BOXES_PER_CELL = 5;
public const int BOX_INFO_FEATURE_COUNT = 5;
public const int CLASS_COUNT = 20;
public const float CELL_WIDTH = 32;
public const float CELL_HEIGHT = 32;

private int channelStride = ROW_COUNT * COL_COUNT;
    • ROW_COUNT 是图像划分为网格中的行数。
    • COL_COUNT 是图像划分为网格中的列数。
    • CHANNEL_COUNT 是网格的一个单元格中包含的值总数。
    • BOXES_PER_CELL 是单元格中的包围框数量，
    • BOX_INFO_FEATURE_COUNT 是框中所包含的特征数（x，y，高度，宽度，置信度）。
    • CLASS_COUNT 是每个边界框中所包含的类预测数。
    • CELL_WIDTH 是图像网格中一个单元格的宽度。
    • CELL_HEIGHT 是图像网格中一个单元格的高度。
    • channelStride 是网格中当前单元格的起始位置。

    当模型进行预测（也称为评分）时，它会将输入图像划分为单元格大小为13 x 13的416px x 416px网格。 每个单元格都包含 。32px x 32px 在每个单元格中，有 5 个边界框，每个框包含 5 个特征（x、y、宽度、高度、置信度）。 此外，每个边界框都包含每个类的概率，在本例中为 20。 因此，每个单元格包含 125 条信息（5 个特征 + 20 个类概率）。

为所有 5 个边界框在channelStride下创建锚点列表：

private float[] anchors = new float[]
{
    1.08F, 1.19F, 3.42F, 4.41F, 6.63F, 11.38F, 9.42F, 5.11F, 16.62F, 10.52F
};

定位点是边界框的预定义高度和宽度比率。 模型检测到的大多数对象或类具有类似的比率。 在涉及到创建边界框时，这一点非常有价值。 不预测边界框，而是计算相对于预定义尺寸的偏移量，从而减少预测边界框所需的计算量。 通常，这些定位点比率是根据所使用的数据集计算的。 在这种情况下，由于数据集已知且已预计算值，因此可以硬编码定位点。

接下来，定义模型将预测的标签或类。 此模型预测 20 个类，这是原始 YOLOv2 模型预测的类总数的子集。

在anchors的下方添加你的标签列表。

private string[] labels = new string[]
{
    "aeroplane", "bicycle", "bird", "boat", "bottle",
    "bus", "car", "cat", "chair", "cow",
    "diningtable", "dog", "horse", "motorbike", "person",
    "pottedplant", "sheep", "sofa", "train", "tvmonitor"
};

每个类都有关联的颜色。 在以下位置 labels分配类颜色：

private static Color[] classColors = new Color[]
{
    Color.Khaki,
    Color.Fuchsia,
    Color.Silver,
    Color.RoyalBlue,
    Color.Green,
    Color.DarkOrange,
    Color.Purple,
    Color.Gold,
    Color.Red,
    Color.Aquamarine,
    Color.Lime,
    Color.AliceBlue,
    Color.Sienna,
    Color.Orchid,
    Color.Tan,
    Color.LightPink,
    Color.Yellow,
    Color.HotPink,
    Color.OliveDrab,
    Color.SandyBrown,
    Color.DarkTurquoise
};

创建帮助程序函数

后续处理阶段涉及一系列步骤。 为此，可以使用多种辅助方法。

分析器使用的帮助程序方法包括：

  • Sigmoid 应用输出介于 0 和 1 之间的数字的 sigmoid 函数。
  • Softmax 将输入向量规范化为概率分布。
  • GetOffset 将一维模型输出中的元素映射到张量中的 125 x 13 x 13 相应位置。
  • ExtractBoundingBoxes 使用 GetOffset 模型输出中的方法提取边界框维度。
  • GetConfidence 提取置信度值，该值指示模型检测到对象的方式，并使用 Sigmoid 函数将其转换为百分比。
  • MapBoundingBoxToCell 使用边界框的尺寸，将其映射到图像中的相应单元格。
  • ExtractClasses 使用 GetOffset 该方法从模型输出中提取边界框的类预测，并使用该方法将其转换为概率分布 Softmax 。
  • GetTopResult 从概率最高的预测类列表中选择类。
  • IntersectionOverUnion 筛选概率较低的重叠边界框。

在列表 classColors下方为所有帮助程序方法添加代码。

private float Sigmoid(float value)
{
    var k = (float)Math.Exp(value);
    return k / (1.0f + k);
}

private float[] Softmax(float[] values)
{
    var maxVal = values.Max();
    var exp = values.Select(v => Math.Exp(v - maxVal));
    var sumExp = exp.Sum();

    return exp.Select(v => (float)(v / sumExp)).ToArray();
}

private int GetOffset(int x, int y, int channel)
{
    // YOLO outputs a tensor that has a shape of 125x13x13, which
    // WinML flattens into a 1D array.  To access a specific channel
    // for a given (x,y) cell position, we need to calculate an offset
    // into the array
    return (channel * this.channelStride) + (y * COL_COUNT) + x;
}

private BoundingBoxDimensions ExtractBoundingBoxDimensions(float[] modelOutput, int x, int y, int channel)
{
    return new BoundingBoxDimensions
    {
        X = modelOutput[GetOffset(x, y, channel)],
        Y = modelOutput[GetOffset(x, y, channel + 1)],
        Width = modelOutput[GetOffset(x, y, channel + 2)],
        Height = modelOutput[GetOffset(x, y, channel + 3)]
    };
}

private float GetConfidence(float[] modelOutput, int x, int y, int channel)
{
    return Sigmoid(modelOutput[GetOffset(x, y, channel + 4)]);
}

private CellDimensions MapBoundingBoxToCell(int x, int y, int box, BoundingBoxDimensions boxDimensions)
{
    return new CellDimensions
    {
        X = ((float)x + Sigmoid(boxDimensions.X)) * CELL_WIDTH,
        Y = ((float)y + Sigmoid(boxDimensions.Y)) * CELL_HEIGHT,
        Width = (float)Math.Exp(boxDimensions.Width) * CELL_WIDTH * anchors[box * 2],
        Height = (float)Math.Exp(boxDimensions.Height) * CELL_HEIGHT * anchors[box * 2 + 1],
    };
}

public float[] ExtractClasses(float[] modelOutput, int x, int y, int channel)
{
    float[] predictedClasses = new float[CLASS_COUNT];
    int predictedClassOffset = channel + BOX_INFO_FEATURE_COUNT;
    for (int predictedClass = 0; predictedClass < CLASS_COUNT; predictedClass++)
    {
        predictedClasses[predictedClass] = modelOutput[GetOffset(x, y, predictedClass + predictedClassOffset)];
    }
    return Softmax(predictedClasses);
}

private ValueTuple<int, float> GetTopResult(float[] predictedClasses)
{
    return predictedClasses
        .Select((predictedClass, index) => (Index: index, Value: predictedClass))
        .OrderByDescending(result => result.Value)
        .First();
}

private float IntersectionOverUnion(RectangleF boundingBoxA, RectangleF boundingBoxB)
{
    var areaA = boundingBoxA.Width * boundingBoxA.Height;

    if (areaA <= 0)
        return 0;

    var areaB = boundingBoxB.Width * boundingBoxB.Height;

    if (areaB <= 0)
        return 0;

    var minX = Math.Max(boundingBoxA.Left, boundingBoxB.Left);
    var minY = Math.Max(boundingBoxA.Top, boundingBoxB.Top);
    var maxX = Math.Min(boundingBoxA.Right, boundingBoxB.Right);
    var maxY = Math.Min(boundingBoxA.Bottom, boundingBoxB.Bottom);

    var intersectionArea = Math.Max(maxY - minY, 0) * Math.Max(maxX - minX, 0);

    return intersectionArea / (areaA + areaB - intersectionArea);
}

定义所有帮助程序方法后，就可以使用它们来处理模型输出。

在 IntersectionOverUnion 方法下方，创建 ParseOutputs 用于处理模型生成的输出的方法。

public IList<YoloBoundingBox> ParseOutputs(float[] yoloModelOutputs, float threshold = .3F)
{

}

在 ParseOutputs 方法中创建一个列表来存储边界框并定义变量。

var boxes = new List<YoloBoundingBox>();

每个图像被划分为一个网格，由13 x 13个单元格组成。 每个单元格包含五个边界框。 在 boxes 变量下方，添加代码以处理每个单元格中的所有框。

for (int row = 0; row < ROW_COUNT; row++)
{
    for (int column = 0; column < COL_COUNT; column++)
    {
        for (int box = 0; box < BOXES_PER_CELL; box++)
        {

        }
    }
}

在最内部循环中，计算一维模型输出中当前框的起始位置。

var channel = (box * (CLASS_COUNT + BOX_INFO_FEATURE_COUNT));

直接在其下方，使用 ExtractBoundingBoxDimensions 方法获取当前边界框的尺寸。

BoundingBoxDimensions boundingBoxDimensions = ExtractBoundingBoxDimensions(yoloModelOutputs, row, column, channel);

然后，使用GetConfidence 方法来获取当前边界框的置信度。

float confidence = GetConfidence(yoloModelOutputs, row, column, channel);

之后，使用 MapBoundingBoxToCell 该方法将当前边界框映射到正在处理的当前单元格。

CellDimensions mappedBoundingBox = MapBoundingBoxToCell(row, column, box, boundingBoxDimensions);

在进行进一步处理之前，请检查置信度值是否大于提供的阈值。 如果不是，请继续处理下一个边界框。

if (confidence < threshold)
    continue;

否则，请继续处理输出。 下一步是使用 ExtractClasses 该方法获取当前边界框的预测类的概率分布。

float[] predictedClasses = ExtractClasses(yoloModelOutputs, row, column, channel);

然后，使用 GetTopResult 该方法获取当前框概率最高的类的值和索引，并计算其分数。

var (topResultIndex, topResultScore) = GetTopResult(predictedClasses);
var topScore = topResultScore * confidence;

使用topScore再次保留那些超过指定阈值的边界框。

if (topScore < threshold)
    continue;

最后，如果当前边界框超出阈值，请创建新 BoundingBox 对象并将其添加到 boxes 列表中。

boxes.Add(new YoloBoundingBox()
{
    Dimensions = new BoundingBoxDimensions
    {
        X = (mappedBoundingBox.X - mappedBoundingBox.Width / 2),
        Y = (mappedBoundingBox.Y - mappedBoundingBox.Height / 2),
        Width = mappedBoundingBox.Width,
        Height = mappedBoundingBox.Height,
    },
    Confidence = topScore,
    Label = labels[topResultIndex],
    BoxColor = classColors[topResultIndex]
});

处理图像中的所有单元格后，返回 boxes 列表。 在方法中 ParseOutputs 最外部的 for-loop 下面添加以下 return 语句。

return boxes;

筛选重叠框

现在，从模型输出中提取了所有高度自信的边界框，需要执行额外的筛选来删除重叠的图像。 添加方法下面FilterBoundingBoxes调用ParseOutputs的方法：

public IList<YoloBoundingBox> FilterBoundingBoxes(IList<YoloBoundingBox> boxes, int limit, float threshold)
{

}

在 FilterBoundingBoxes 方法中，首先创建一个与检测到的框大小相同的数组，并将所有槽标记为活动或已准备好进行处理。

var activeCount = boxes.Count;
var isActiveBoxes = new bool[boxes.Count];

for (int i = 0; i < isActiveBoxes.Length; i++)
    isActiveBoxes[i] = true;

然后，根据置信度按降序对包含边界框的列表进行排序。

var sortedBoxes = boxes.Select((b, i) => new { Box = b, Index = i })
                    .OrderByDescending(b => b.Box.Confidence)
                    .ToList();

之后，创建一个列表来保存筛选的结果。

var results = new List<YoloBoundingBox>();

通过循环访问每个边界框开始处理每个边界框。

for (int i = 0; i < boxes.Count; i++)
{

}

在这个 for 循环中，检查当前边界框是否可以处理。

if (isActiveBoxes[i])
{

}

如果是，请将边界框添加到结果列表中。 如果结果超出了要提取的框的指定限制，则中断循环。 在 if-statement 中添加以下代码。

var boxA = sortedBoxes[i].Box;
results.Add(boxA);

if (results.Count >= limit)
    break;

否则，请查看相邻边界框。 在框限制检查下方添加以下代码。

for (var j = i + 1; j < boxes.Count; j++)
{

}

与第一个框一样，如果相邻框处于活动状态或已准备好进行处理，请使用 IntersectionOverUnion 该方法检查第一个框和第二个框是否超出指定的阈值。 将以下代码添加到最里面的 for 循环中。

if (isActiveBoxes[j])
{
    var boxB = sortedBoxes[j].Box;

    if (IntersectionOverUnion(boxA.Rect, boxB.Rect) > threshold)
    {
        isActiveBoxes[j] = false;
        activeCount--;

        if (activeCount <= 0)
            break;
    }
}

在检查相邻边界框的最内部 for 循环之外，查看是否还有任何剩余的边界框需要处理。 如果不是，则从外部 for-loop 中解脱出来。

if (activeCount <= 0)
    break;

最后，在方法的最初的 for 循环之外，返回结果：

return results;

太好了！ 现在是时候将此代码与模型一起使用进行评分了。

使用模型进行评分

就像后期处理一样，评分步骤也包含几个步骤。 为帮助解决此问题，请将包含评分逻辑的类添加到项目。

  1. 在 解决方案资源管理器中，右键单击该项目，然后选择“ 添加新>项”。

  2. 在“ 添加新项 ”对话框中，选择“ 类 ”并将“ 名称 ”字段更改为 OnnxModelScorer.cs。 然后选择“添加”。

    OnnxModelScorer.cs文件将在代码编辑器中打开。 将以下 using 指令添加到 OnnxModelScorer.cs顶部：

    using System;
using System.Collections.Generic;
using System.Linq;
using Microsoft.ML;
using Microsoft.ML.Data;
using ObjectDetection.DataStructures;
using ObjectDetection.YoloParser;

    在 OnnxModelScorer 类定义中，添加以下变量。

    private readonly string imagesFolder;
private readonly string modelLocation;
private readonly MLContext mlContext;

private IList<YoloBoundingBox> _boundingBoxes = new List<YoloBoundingBox>();

    就在下面，为 OnnxModelScorer 类创建构造函数，以初始化先前定义的变量。

    public OnnxModelScorer(string imagesFolder, string modelLocation, MLContext mlContext)
{
    this.imagesFolder = imagesFolder;
    this.modelLocation = modelLocation;
    this.mlContext = mlContext;
}

    创建构造函数后，定义几个结构，其中包含与图像和模型设置相关的变量。 创建一个称为 ImageNetSettings 包含模型输入所需的高度和宽度的结构。

    public struct ImageNetSettings
{
    public const int imageHeight = 416;
    public const int imageWidth = 416;
}

    之后，创建另一个名为 TinyYoloModelSettings 包含模型输入和输出层的名称的结构。 若要可视化模型的输入和输出层的名称，可以使用 Netron 等工具。

    public struct TinyYoloModelSettings
{
    // for checking Tiny yolo2 Model input and  output  parameter names,
    //you can use tools like Netron,
    // which is installed by Visual Studio AI Tools

    // input tensor name
    public const string ModelInput = "image";

    // output tensor name
    public const string ModelOutput = "grid";
}

    接下来，创建用于评分的第一组方法。 在 LoadModel 类中创建 OnnxModelScorer 方法。

    private ITransformer LoadModel(string modelLocation)
{

}

    在 LoadModel 方法中，添加以下代码进行日志记录。

    Console.WriteLine("Read model");
Console.WriteLine($"Model location: {modelLocation}");
Console.WriteLine($"Default parameters: image size=({ImageNetSettings.imageWidth},{ImageNetSettings.imageHeight})");

    在调用 Fit 方法时，ML.NET 管道需要知道要操作的数据架构。 在这种情况下，将使用类似于训练的过程。 但是，由于没有实际训练发生，所以使用空 IDataView是可以接受的。 从空列表中为管道创建新的 IDataView。

    var data = mlContext.Data.LoadFromEnumerable(new List<ImageNetData>());

    在其下方，定义管道。 管道将包含四个转换。

    • LoadImages 将图像加载为位图。
    • ResizeImages 将图像重新缩放为指定的大小（在本例中为 416 x 416）。
    • ExtractPixels 将图像的像素表示形式从位图更改为数字向量。
    • ApplyOnnxModel 加载 ONNX 模型，并使用它对提供的数据进行评分。

    在变量下面的LoadModel方法中data定义管道。

    var pipeline = mlContext.Transforms.LoadImages(outputColumnName: "image", imageFolder: "", inputColumnName: nameof(ImageNetData.ImagePath))
                .Append(mlContext.Transforms.ResizeImages(outputColumnName: "image", imageWidth: ImageNetSettings.imageWidth, imageHeight: ImageNetSettings.imageHeight, inputColumnName: "image"))
                .Append(mlContext.Transforms.ExtractPixels(outputColumnName: "image"))
                .Append(mlContext.Transforms.ApplyOnnxModel(modelFile: modelLocation, outputColumnNames: new[] { TinyYoloModelSettings.ModelOutput }, inputColumnNames: new[] { TinyYoloModelSettings.ModelInput }));

    现在是时候实例化模型进行评分了。 在 Fit 管道上调用该方法，并返回该方法以供进一步处理。

    var model = pipeline.Fit(data);

return model;

加载模型后，就可以使用它进行预测。 为了方便此过程，请创建一个方法，PredictDataUsingModel该方法下面调用LoadModel。

private IEnumerable<float[]> PredictDataUsingModel(IDataView testData, ITransformer model)
{

}

在 中 PredictDataUsingModel，添加以下代码进行日志记录。

Console.WriteLine($"Images location: {imagesFolder}");
Console.WriteLine("");
Console.WriteLine("=====Identify the objects in the images=====");
Console.WriteLine("");

然后，使用 Transform 该方法对数据进行评分。

IDataView scoredData = model.Transform(testData);

提取预测概率，并返回这些概率以供其他处理。

IEnumerable<float[]> probabilities = scoredData.GetColumn<float[]>(TinyYoloModelSettings.ModelOutput);

return probabilities;

设置这两个步骤后，将它们合并为单个方法。 在方法下方，添加一PredictDataUsingModel个名为 Score 的新方法。

public IEnumerable<float[]> Score(IDataView data)
{
    var model = LoadModel(modelLocation);

    return PredictDataUsingModel(data, model);
}

快到了！ 现在是时候把它全部使用了。

检测物体

完成所有设置后，可以检测某些对象。

评分和解析模型输出

在 mlContext 创建变量后，添加 try-catch 语句。

try
{

}
catch (Exception ex)
{
    Console.WriteLine(ex.ToString());
}

在 try 块内部，开始实现对象检测逻辑。 首先，将数据加载到一个 IDataView.

IEnumerable<ImageNetData> images = ImageNetData.ReadFromFile(imagesFolder);
IDataView imageDataView = mlContext.Data.LoadFromEnumerable(images);

然后，创建一个实例 OnnxModelScorer 并将其用于对加载的数据进行评分。

// Create instance of model scorer
var modelScorer = new OnnxModelScorer(imagesFolder, modelFilePath, mlContext);

// Use model to score data
IEnumerable<float[]> probabilities = modelScorer.Score(imageDataView);

现在是时候执行后期处理步骤了。 创建一个实例 YoloOutputParser 并将其用于处理模型输出。

YoloOutputParser parser = new YoloOutputParser();

var boundingBoxes =
    probabilities
    .Select(probability => parser.ParseOutputs(probability))
    .Select(boxes => parser.FilterBoundingBoxes(boxes, 5, .5F));

处理模型输出后，接下来是绘制图像上的边界框。

将预测结果可视化

在模型对图像进行评分并对输出进行处理后，必须在图像上绘制边界框。 为此，请在DrawBoundingBox内添加在方法下方GetAbsolutePath调用的方法。

void DrawBoundingBox(string inputImageLocation, string outputImageLocation, string imageName, IList<YoloBoundingBox> filteredBoundingBoxes)
{

}

首先，加载图像并在方法中 DrawBoundingBox 获取高度和宽度尺寸。

Image image = Image.FromFile(Path.Combine(inputImageLocation, imageName));

var originalImageHeight = image.Height;
var originalImageWidth = image.Width;

然后，创建一个 for-each 循环，用于遍历模型检测到的每个边界框。

foreach (var box in filteredBoundingBoxes)
{

}

在 for-each 循环中，获取边界框的尺寸。

var x = (uint)Math.Max(box.Dimensions.X, 0);
var y = (uint)Math.Max(box.Dimensions.Y, 0);
var width = (uint)Math.Min(originalImageWidth - x, box.Dimensions.Width);
var height = (uint)Math.Min(originalImageHeight - y, box.Dimensions.Height);

由于边界框的尺寸对应于模型输入 416 x 416，因此缩放边界框尺寸以匹配图像的实际大小。

x = (uint)originalImageWidth * x / OnnxModelScorer.ImageNetSettings.imageWidth;
y = (uint)originalImageHeight * y / OnnxModelScorer.ImageNetSettings.imageHeight;
width = (uint)originalImageWidth * width / OnnxModelScorer.ImageNetSettings.imageWidth;
height = (uint)originalImageHeight * height / OnnxModelScorer.ImageNetSettings.imageHeight;

然后，为出现在每个边界框上方的文本定义模板。 文本将包含相应边界框内对象的类以及置信度。

string text = $"{box.Label} ({(box.Confidence * 100).ToString("0")}%)";

若要在图像上绘制，请将其转换为对象 Graphics 。

using (Graphics thumbnailGraphic = Graphics.FromImage(image))
{

}

在代码块中 using ，优化图形 Graphics 的对象设置。

thumbnailGraphic.CompositingQuality = CompositingQuality.HighQuality;
thumbnailGraphic.SmoothingMode = SmoothingMode.HighQuality;
thumbnailGraphic.InterpolationMode = InterpolationMode.HighQualityBicubic;

在下面，设置文本和边界框的字体和颜色选项。

// Define Text Options
Font drawFont = new Font("Arial", 12, FontStyle.Bold);
SizeF size = thumbnailGraphic.MeasureString(text, drawFont);
SolidBrush fontBrush = new SolidBrush(Color.Black);
Point atPoint = new Point((int)x, (int)y - (int)size.Height - 1);

// Define BoundingBox options
Pen pen = new Pen(box.BoxColor, 3.2f);
SolidBrush colorBrush = new SolidBrush(box.BoxColor);

使用 FillRectangle 方法创建并填充一个位于边界框上方的矩形，以容纳文本。 这有助于对比文本并提高可读性。

thumbnailGraphic.FillRectangle(colorBrush, (int)x, (int)(y - size.Height - 1), (int)size.Width, (int)size.Height);

然后，使用 DrawString 和 DrawRectangle 方法在图像上绘制文本和边界框。

thumbnailGraphic.DrawString(text, drawFont, fontBrush, atPoint);

// Draw bounding box on image
thumbnailGraphic.DrawRectangle(pen, x, y, width, height);

在 for-each 循环之外，添加代码以在 <a0/> 中保存图像。

if (!Directory.Exists(outputImageLocation))
{
    Directory.CreateDirectory(outputImageLocation);
}

image.Save(Path.Combine(outputImageLocation, imageName));

有关应用程序在运行时按预期进行预测的其他反馈，请在LogDetectedObjects文件中添加一个调用DrawBoundingBox的方法，将检测到的对象输出到控制台。

void LogDetectedObjects(string imageName, IList<YoloBoundingBox> boundingBoxes)
{
    Console.WriteLine($".....The objects in the image {imageName} are detected as below....");

    foreach (var box in boundingBoxes)
    {
        Console.WriteLine($"{box.Label} and its Confidence score: {box.Confidence}");
    }

    Console.WriteLine("");
}

现在你有了用于从预测创建视觉反馈的辅助方法，请添加一个 for-loop 来迭代访问每个已评分图像。

for (var i = 0; i < images.Count(); i++)
{

}

在 for 循环内，获取图像文件的名称及其相关的边界框信息。

string imageFileName = images.ElementAt(i).Label;
IList<YoloBoundingBox> detectedObjects = boundingBoxes.ElementAt(i);

下面，使用 DrawBoundingBox 该方法在图像上绘制边界框。

DrawBoundingBox(imagesFolder, outputFolder, imageFileName, detectedObjects);

最后，使用 LogDetectedObjects 该方法将预测输出到控制台。

LogDetectedObjects(imageFileName, detectedObjects);

try-catch 语句后，添加其他逻辑以指示进程已完成运行。

Console.WriteLine("========= End of Process..Hit any Key ========");

就是这样！

Results

执行上述步骤后，运行控制台应用（Ctrl + F5）。 结果应类似于以下输出。 你可能会看到警告或处理消息，但为了清楚起见，这些消息已从以下结果中删除。

=====Identify the objects in the images=====

.....The objects in the image image1.jpg are detected as below....
car and its Confidence score: 0.9697262
car and its Confidence score: 0.6674225
person and its Confidence score: 0.5226039
car and its Confidence score: 0.5224892
car and its Confidence score: 0.4675332

.....The objects in the image image2.jpg are detected as below....
cat and its Confidence score: 0.6461141
cat and its Confidence score: 0.6400049

.....The objects in the image image3.jpg are detected as below....
chair and its Confidence score: 0.840578
chair and its Confidence score: 0.796363
diningtable and its Confidence score: 0.6056048
diningtable and its Confidence score: 0.3737402

.....The objects in the image image4.jpg are detected as below....
dog and its Confidence score: 0.7608147
person and its Confidence score: 0.6321323
dog and its Confidence score: 0.5967442
person and its Confidence score: 0.5730394
person and its Confidence score: 0.5551759

========= End of Process..Hit any Key ========

若要查看带有边界框的图像，请导航到 assets/images/output/ 目录。 下面是其中一个已处理图像的示例。

餐厅的示例处理图像

祝贺！ 现在，通过在 ML.NET 中重用预先训练的模型，成功生成了用于对象检测的 ONNX 机器学习模型。

可以在 dotnet/machinelearning-samples 存储库中找到本教程的源代码。

在本教程中，你将学习到如何：

  • 了解问题
  • 了解 ONNX 是什么以及它如何使用 ML.NET
  • 了解模型
  • 重复使用预先训练的模型
  • 使用加载的模型检测对象

查看机器学习示例 GitHub 存储库，浏览扩展的对象检测示例。

dotnet/machinelearning-samples GitHub 存储库

  • Last updated on
