练习 - 使用边界控件操作三维对象

  • 10 分钟

该 ObjectManipulator 脚本使用一两只手使对象可移动、可缩放且可旋转。 此脚本支持直接作输入模型，因为它使用户能够直接用手触摸全息影像。 在这里，使用 ObjectManipulator 启用手部互动功能，以便你可以缩放、旋转和移动探测车。

  1. 此外，你将配置 Rover 探索器，以便可以将漫游车部件放置在该漫游车上，使其成为完整的漫游车组装部件。 在“层次结构”窗格中，展开 RoverExplorer >RoverParts 对象并选择其所有子 rover 部件对象和 RoverAssembly 对象，然后在检查器窗格中，使用 “添加组件 ”按钮将以下组件添加到所有选定对象：

    • 对象控器（脚本） 组件
    • 部件程序集控制器（脚本） 组件

    RoverAssembly 的屏幕截图，其中选择了所有漫游器部件对象并添加了组件。

  2. 在选中所有 rover 部件对象和 RoverAssembly 对象后，在检查器窗格中，按如下所示配置 对象控器（脚本） 组件：

    • 在 基本可交互设置下，找到 On Clicked () 事件。 选择 + 图标以添加新事件。 按如下所示配置事件：

      a。 通过将 RoverAssembly 对象从“层次结构”拖到“无(对象)”字段，将其指定为侦听器的“On Clicked ()”事件。

      b. 从“无函数”下拉列表中选择“TapToPlace”>“StartPlacement()”，以便在触发事件时调用此方法。

    • 从“允许的操作类型”下拉列表中，清除“缩放”复选框，以便仅启用“移动”和“旋转”：

    配置了双手操作类型的Unity屏幕截图。

  3. 仅选择 RoverAssembly 对象，并删除其上的 有状态交互 组件（如果有）。 选择组件最右侧的三个点，然后选择“ 删除组件”。

  4. 在“项目”窗格中，导航到 “包>MRTK 标准资产>音频>HoloLens2 ”文件夹以查找音频剪辑：

    选中了“音频”文件夹的 Unity 项目窗口的屏幕截图。

  5. 在“层次结构”窗格中，重新选择所有 rover 部件对象，然后在检查器窗格中，选择“添加组件”以添加音频源组件并将其配置如下：

    • 将 MRTK_Scale_Start 音频剪辑分配给 AudioClip 字段。
    • 取消选中“ 在唤醒时播放 ”复选框。
    • 将 空间混合 更改为 1。

    Unity 的屏幕截图，其中选择了所有漫游器部件，并添加了并配置了音频源组件。

  6. 在“层次结构”窗格中，展开 RoverAssembly>RoverModel_PlacementHints_XRray>Parts_PlacementHints 对象以显示所有放置提示对象，然后选择第一个漫游器部件、 RoverParts>Camera_Part，然后配置 部件程序集控制器（脚本） 组件，如下所示：

    • 将 Camera_PlacementHint 对象分配到 放置位置 字段。

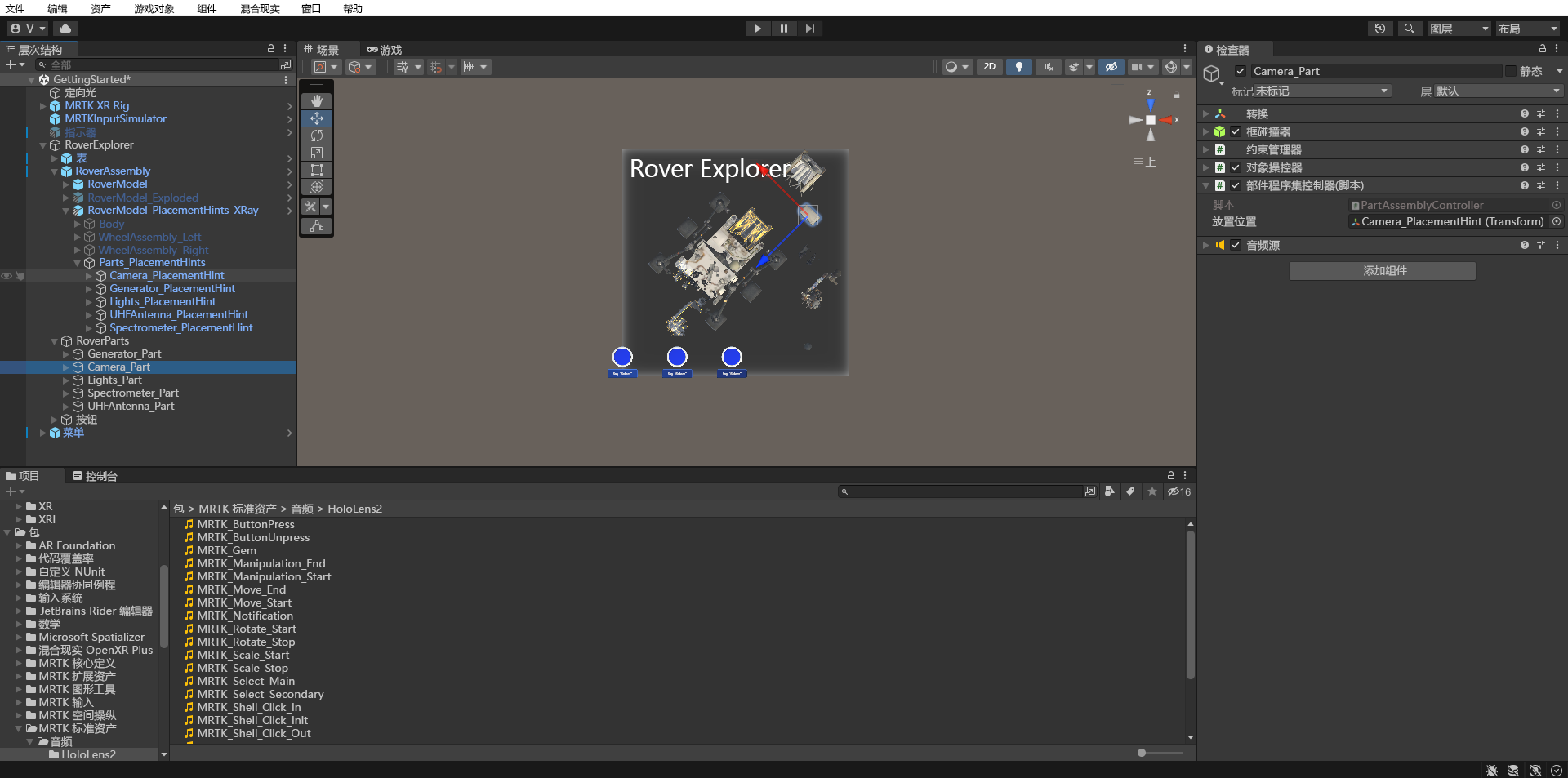

    配置了 Camera_Part PartAssemblyController 组件的 Unity 屏幕截图。

  7. 对 剩余的 rover 部件对象和 RoverAssembly 对象重复步骤 5，以配置 部件程序集控制器（脚本） 组件，如下所示：

    • 对于Generator_Part，将Generator_PlacementHint 对象分配给放置位置字段。
    • 对于Lights_Part，请将Lights_PlacementHint对象分配给放置位置字段。
    • 对于 UHFAntenna_Part，请将 UHFAntenna_PlacementHint对象 分配给 放置位置 字段。
    • 对于 Spectrometer_Part，请将 Spectrometer_PlacementHint 对象分配到“放置位置”字段。
    • 对于 RoverAssembly，请将对象本身（即相同的 RoverAssembly 对象）分配给 位置 字段。

  8. 在“层次结构”窗格中，选择“RoverExplorer > 按钮 >重置 ”按钮对象，然后在检查器窗格中配置 PressableButton.OnClicked （） 事件，如下所示：

    • 将 RoverAssembly 对象分配给 None （Object） 字段。
    • 从 “无函数 ”下拉列表中，选择 PartAssemblyController>ResetPlacement （） 将此函数设置为触发事件时要运行的作。

    Unity 界面的屏幕截图，其中配置了 Reset 按钮对象的 OnClick 事件。

  9. 如果现在进入“游戏”模式，可以使用近或远交互将漫游车部件放在漫游车上。 部件靠近相应的定位提示后，它将卡入到位并成为漫游车的一部分。 若要重置位置，可以按“重置”按钮：

    Unity Play 模式拆分视图的屏幕截图，其中按下了“重置”按钮。

添加边界控件

  1. 在“层次结构”窗口中，选择 RoverExplorer 对象，然后在检查器窗口中，使用 “添加组件 ”按钮添加 BoundsControl 组件。 取消选中 组件旁边的复选框，默认禁用它：

    Unity 的屏幕截图，其中选择了 RoverExplorer 对象，并添加和禁用了组件。

  2. 在“项目”窗口中，导航到“包”“MRTK 空间操作”>“BoundsControl”“预制件”文件夹，单击并拖动 BoundingBoxWithHandles，然后预设“边界控件”组件的“边界视觉对象预设”字段。>>

    Unity 的屏幕截图，其中选择了 RoverExplorer 对象并配置了 Bounds Visuals Prefab 字段。

  3. 在“层次结构”窗格中，展开 “菜单> ”Buttons-GridLayout（按钮） 对象以显示三个按钮。 将第三个按钮重命名为 BoundsControl_Enable，然后在“层次结构”窗口中配置 BoundsControl_Enable 游戏对象，如下所示：

    • 选择 Frontplate > AnimatedContent > Icon > Label 对象，并将 TextMeshPro 组件更改为 “启用”。 确保在层次结构中激活 Label 对象。
    • 通过将 RoverExplorer 对象分配到 None（Object）字段，并从“No 函数”下拉列表中选择 BoundsControl>bool 已启用（确保 参数 复选框被选中），来配置 PressableButton.OnClicked() 事件。
    • 选择小 + 图标以添加另一个事件。
    • 将 RoverExplorer 对象分配到 “无”（对象） 字段。
    • 从“无函数”下拉列表中，选择“已启用 ObjectManipulator>bool”以在触发事件时更新此属性值，并验证是否选中了参数复选框。
    • 选择小 + 图标以添加另一个事件。
    • 将 RoverExplorer 对象分配到 “无”（对象） 字段。
    • 在“无函数”下拉列表中，选择 BoundsControl>bool HandlesActive 以在触发事件并验证是否选中参数复选框时更新此属性值。
    • 选择 Frontplate > AnimatedContent > Icon > UIButtonFontIcon 对象，并将 图标 更改为 字体图标选择器 组件上的四个箭头图标。 可以在图标列表中找到此名称，或将 “当前图标名称 ”设置为 “图标 40”。

    Unity 的屏幕截图，其中选中了“BoundsControl_Enable”按钮对象，并配置了“按钮配置助手”组件。

  4. 复制 BoundsControl_Enable 按钮并将其重命名为 BoundsControl_Disable，然后在检查器窗格中配置 按钮配置帮助程序（脚本） 组件，如下所示：

    • 选择 Frontplate > AnimatedContent > Icon > Label 对象，并将 TextMeshPro 组件更改为 “禁用”。
    • 配置 PressableButton.OnClicked() 事件，确保事件下的所有复选框均已取消勾选。

    Unity 的屏幕截图，其中已选中 BoundsControl_Disable 按钮对象，并配置了按钮配置助手组件。

  5. 如果现在进入游戏模式并选择“ 启用 边界控件”，则可以使用近或远的交互来移动、旋转和缩放边界控件，然后选择“ 禁用 ”以再次禁用边界控件：

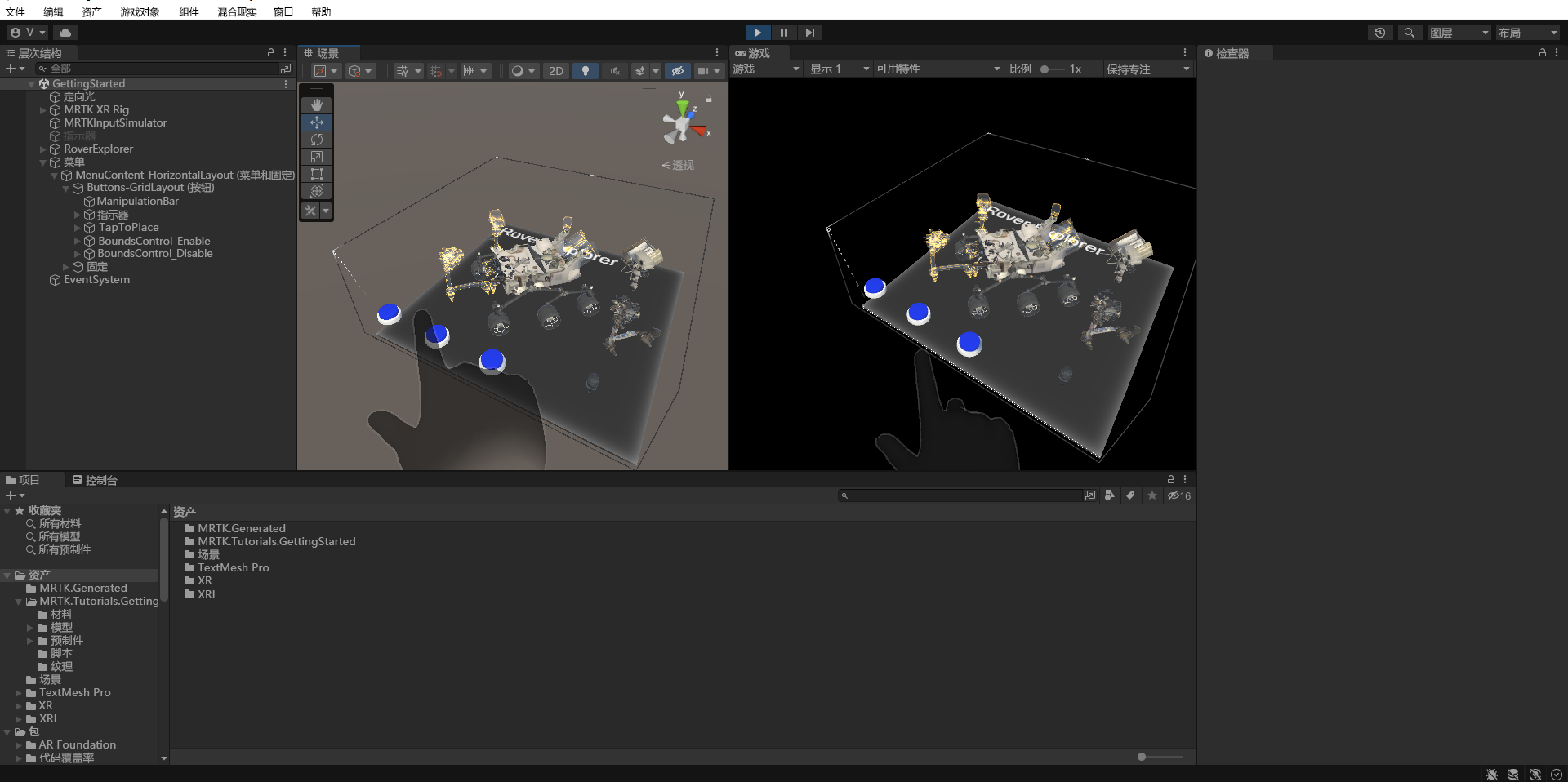

    Unity 播放模式拆分视图的屏幕截图，其中正在操作边界控件。
