LineString

LineString 是代表一連串的點及連接這些點之線段的一維度物件。

LineString 執行個體

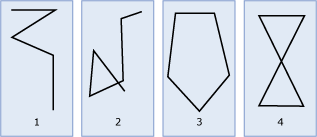

下圖顯示 LineString 執行個體的範例。

如本圖所示：

• 圖 1 是簡單、非封閉的 LineString 執行個體。

• 圖 2 是非簡單、非封閉的 LineString 執行個體。

• 圖 3 是簡單、封閉的 LineString 執行個體，因此它是環形。

• 圖 4 是非簡單、封閉的 LineString 執行個體，因此它不是環形。

已接受的執行個體

您可以將已接受的 LineString 執行個體放入 geometry 變數中，但是它們可能不是有效的 LineString 執行個體。 若要讓系統接受 LineString 執行個體，就必須符合下列準則。 此執行個體至少必須由兩個點所組成，或者它必須是空的。 下面是已接受的 LineString 執行個體。

DECLARE @g1 geometry = 'LINESTRING EMPTY';
DECLARE @g2 geometry = 'LINESTRING(1 1,2 3,4 8, -6 3)';
DECLARE @g3 geometry = 'LINESTRING(1 1, 1 1)';

@g3 顯示 LineString 執行個體可被系統接受但卻無效。

下面是無法接受的 LineString 執行個體。 它將擲回 System.FormatException。

DECLARE @g geometry = 'LINESTRING(1 1)';

有效的執行個體

LineString 執行個體必須符合下列準則，才會是有效的。

1. 系統必須接受 LineString 執行個體。

2. 如果 LineString 執行個體不是空的，則它至少必須包含兩個相異點。

3. LineString 執行個體本身不得在兩個或多個連續點的間隔上重疊。

下面是有效的 LineString 執行個體。

DECLARE @g1 geometry= 'LINESTRING EMPTY';
DECLARE @g2 geometry= 'LINESTRING(1 1, 3 3)';
DECLARE @g3 geometry= 'LINESTRING(1 1, 3 3, 2 4, 2 0)';
DECLARE @g4 geometry= 'LINESTRING(1 1, 3 3, 2 4, 2 0, 1 1)';
SELECT @g1.STIsValid(), @g2.STIsValid(), @g3.STIsValid(), @g4.STIsValid();

下面是無效的 LineString 執行個體。

DECLARE @g1 geometry = 'LINESTRING(1 4, 3 4, 2 4, 2 0)';
DECLARE @g2 geometry = 'LINESTRING(1 1, 1 1)';
SELECT @g1.STIsValid(), @g2.STIsValid();

注意
LineString 重疊的偵測是以浮點計算為基礎，但這些計算並不精確。

範例

下列範例示範如何建立具有三個點且 SRID 為 0 的 geometry LineString 執行個體：

DECLARE @g geometry;
SET @g = geometry::STGeomFromText('LINESTRING(1 1, 2 4, 3 9)', 0);

LineString 執行個體中的每個點都可包含 Z (高度) 和 M (測量) 值。 此範例會將 M 值加入到上述範例所建立的 LineString 執行個體。 M 和 Z 可以是 null 值。

DECLARE @g geometry;
SET @g = geometry::STGeomFromText('LINESTRING(1 1 NULL 0, 2 4 NULL 12.3, 3 9 NULL 24.5)', 0);

下列範例會示範如何建立具有兩個相同點的 geometry LineString 執行個體。 IsValid 的呼叫表示 LineString 執行個體無效，而 MakeValid 的呼叫會將 LineString 執行個體轉換成 Point。

DECLARE @g geometry
SET @g = geometry::STGeomFromText('LINESTRING(1 3, 1 3)',0);
IF @g.STIsValid() = 1
  BEGIN
     SELECT @g.ToString() + ' is a valid LineString.';
  END
ELSE
  BEGIN
     SELECT @g.ToString() + ' is not a valid LineString.';
     SET @g = @g.MakeValid();
     SELECT @g.ToString() + ' is a valid Point.';
  END

上述程式碼片段會傳回下列結果：

LINESTRING(1 3, 1 3) is not a valid LineString
POINT(1 3) is a valid Point.
