練習 - 從內建範本建立 HPC 叢集

您可以直接從 Azure CycleCloud Web 應用程式的圖形化介面建立新的叢集。 CycleCloud 提供許多預先定義的排程器特定範本，可簡化對應排程器的叢集布建。

現在您已布建裝載 CycleCloud Web 應用程式的 Azure 虛擬機，現在您已準備好評估其用於將 Slurm 型 HPC 叢集部署至 Azure。 您必須先確定您的 Azure 訂用帳戶符合叢集的資源需求。 您也想要考慮您的管理團隊是否想要在項目預算內保留叢集的成本。 因此，您打算在完成評估之後設定 CycleCloud 預算警示，並取消佈建實驗室環境。

在本練習中，您會逐步使用 Azure CycleCloud 將 Slurm 型 HPC 叢集部署至 Azure。 本練習包含下列工作：

• 工作 1：準備部署 HPC 叢集
• 工作 2：使用 Azure CycleCloud 建立 HPC 叢集
• 工作 3：使用 Azure CycleCloud 設定和啟動 HPC 叢集
• 工作 4：清除實驗室環境

工作 1：準備部署 HPC 叢集

部署 HPC 叢集之前，您應該先確定有足夠的網路和計算資源來容納其使用量。

1. 在您的電腦上，切換至顯示 Azure 入口網站的網頁瀏覽器視窗。

2. 在 Azure 入口網站中，使用入口網站介面頂端的搜尋方塊來搜尋 cyclecloud-rg 資源群組。

3. 在 Azure 入口網站的 cyclecloud-rg 頁面上，選取資源清單中的 cyclecloud-rg-vnet 項目，這代表您在此模組前一個練習中布建的虛擬網路。

4. 在 cyclecloud-rg-vnet 頁面上，於左側的垂直功能表中，選取 [ 子網]。

5. 在 cyclecloud-rg-vnet |子網 面板中，選擇 + 子網。

6. 在 [ 新增子網 ] 窗格的 [ 名稱 ] 文本框中，輸入 contoso-slurm-lab-cluster-subnet，接受預設子網範圍，然後選取 [ 儲存]。

   備註

   建議您將裝載 CycleCloud Azure VM 的子網與裝載叢集計算資源的子網分開。 針對較大的叢集，您應該配置足夠大小的IP位址範圍。

7. 在 Azure 入口網站中，使用搜尋方塊來搜尋 訂用帳戶。

8. 在 [ 訂用帳戶] 頁面上，選取您在此課程模組中用於練習的 Azure 訂用帳戶。

9. 在顯示 Azure 訂用帳戶的頁面上，於左側的垂直功能表中，於 [ 設定 ] 區段中，選取 [ 使用量 + 配額]。

10. 在 [ 使用量 + 配額 ] 窗格上，設定下列篩選設定（讓其他人保留預設值）：

    設定	價值觀
    選取服務	選取 [標準 Dv3 系列 vCPU]、[標準 FSv2 系列 vCPU] 及 [區域 vCPU 總計] 項目。
    選取提供者	選取 Microsoft.Compute 項目。
    選取位置	選取您想要在此練習中部署叢集的 Azure 區域名稱。

11. 檢閱輸出，並識別每個群組中可用的 vCPU 數目。



工作 2：使用 Azure CycleCloud 建立 HPC 叢集

現在您已在 Azure VM 中安裝 CycleCloud Web 應用程式、Azure 訂用帳戶中可用的足夠 vCPU 核心，以及能夠容納叢集節點自動調整的指定網路子網。 您已準備好繼續部署以 Slurm 為基礎的叢集。

1. 在您的電腦上，在顯示 Azure CycleCloud Web 應用程式的 [ 訂 用帳戶] 頁面的網頁瀏覽器視窗中，選取左上角的 [ 回到叢集 ] 連結。

2. 在 [ 建立新的叢集 ] 頁面上，檢閱可用的選項，然後在 [ 排程器 ] 區段中，選取 [Slurm]。



3. 在 [新增 Slurm 叢集] 頁面的 [關於] 索引標籤上，於 [叢集名稱] 文本框中，輸入 contoso-slurm-lab-cluster。



4. 在 [新增 Slurm 叢集] 頁面的 [必要設定] 索引標籤上，於 [叢集名稱] 文字框中，設定下列設定（讓其他人保留預設值）：

   設定	價值觀
   區域	選取您想要在此練習中部署叢集的 Azure 區域名稱。

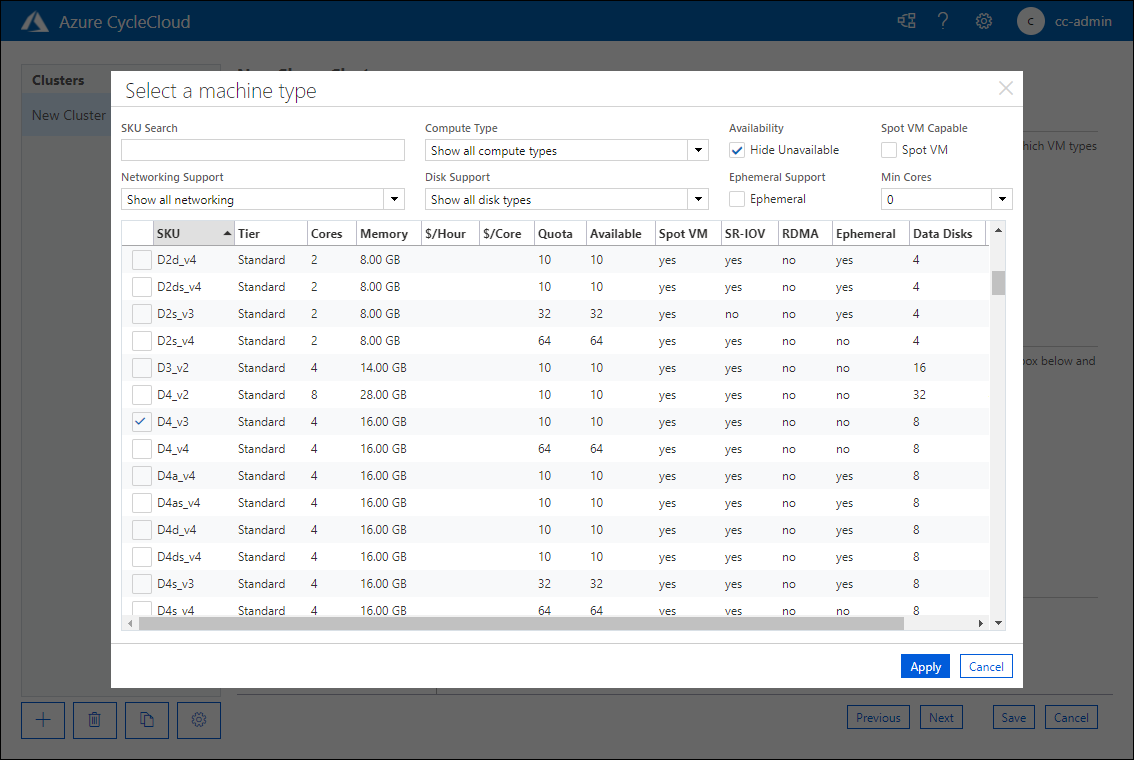

   排程器 VM 類型	選取 [選擇]，然後在 [ 選取計算機類型 ] 彈出視窗中，於 [ SKU 搜尋 ] 文本框中輸入 “D2ds_v5”。 在結果清單中，選取 D2ds_v5 專案旁的複選框，然後選取 [ 套用]。



   設定	價值觀
   最大 HPC 核心	輸入 100
   最大 HTC 核心	輸入 100
   每個 ScaleSet 的 VM 數目上限	輸入 40
   子網路識別碼	選取 cyclecloud-rg：cyclecloud-rg-vnet-contoso-slurm-lab-cluster-subnet



   備註

   每個擴展集的最大 VM 數量設定 限制了可在叢集上執行的訊息傳遞介面作業的最大規模，因為擴展集目前是 InfiniBand 網狀架構的界限。

5. 在 [新增 Slurm 叢集] 頁面的 [網络連接儲存區] 索引標籤上，確認 [NFS 類型] 已設定為 [內建]。 接受 Size (GB) 預設值設為 100，然後選取 下一步。



6. 在 [新增 Slurm 叢集] 頁面的 [進階設定] 索引標籤上，檢閱可用的選項而不進行任何變更，然後選取 [下一步]。



7. 在 [新增 Slurm 叢集] 頁面的 [Cloud-init] 索引標籤上，檢閱可用選項而不進行任何變更，然後選取 [儲存]。

工作 3：使用 Azure CycleCloud 設定和啟動 HPC 叢集

若要準備讓您的叢集運作，請設定警示，以在叢集使用量成本達到針對 Azure 資源成本配置的預算時通知您。 您也可以使用 CycleCloud Web 應用程式的圖形化介面啟動叢集來驗證部署。

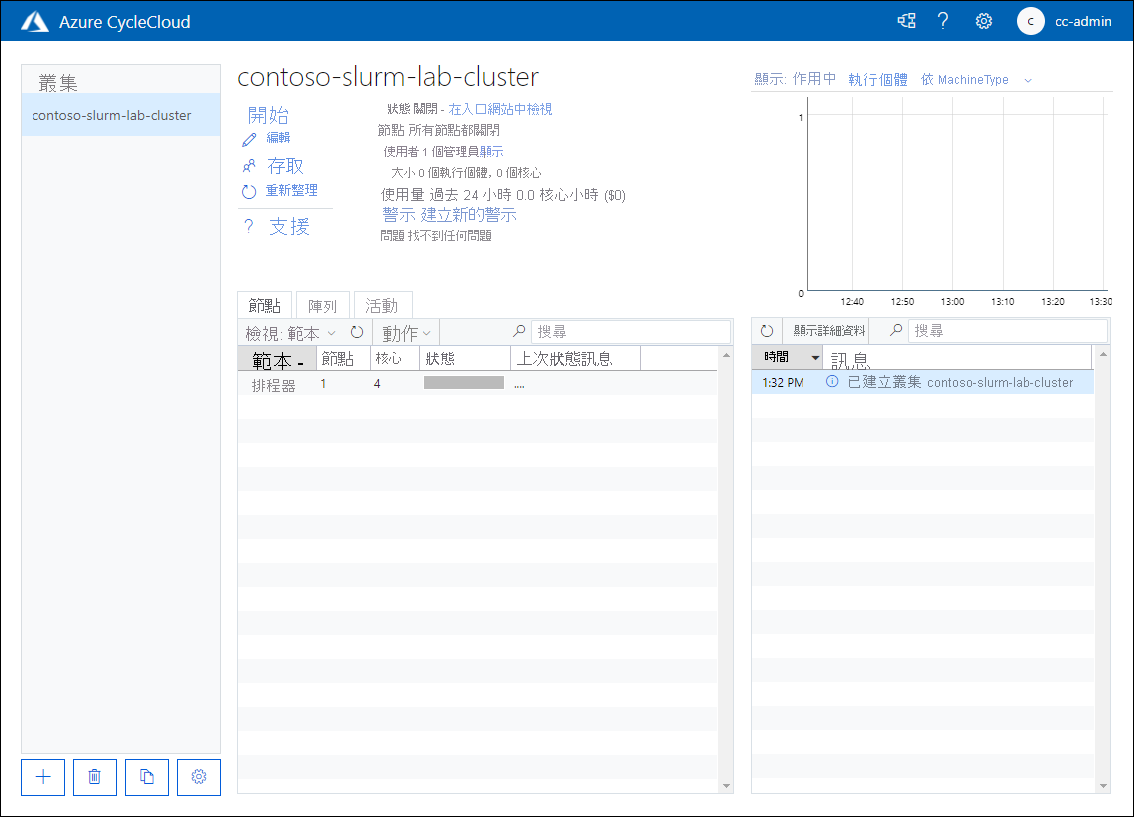

1. 在您的電腦上，在顯示 Azure CycleCloud Web 應用程式的圖形化介面的網頁瀏覽器中，檢閱新部署叢集的屬性。



2. 在 contoso-slurm-lab-cluster 頁面上，選取 [ 建立新的警示] 連結。

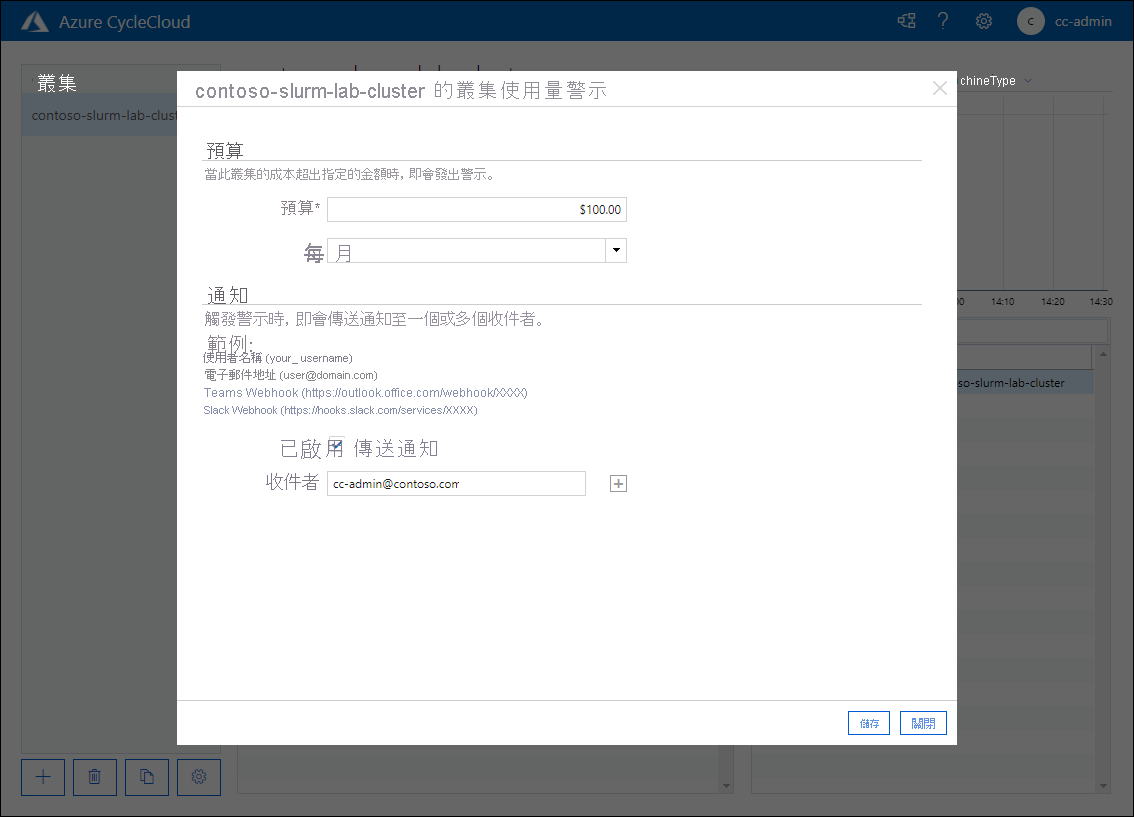

3. 在 contoso-slurm-lab-cluster 彈出視窗的 [叢集使用警示 ] 中，指定下列設定，然後選取 [ 儲存]：

   設定	價值觀
   預算	$100.00
   每個	月份
   傳送通知	已啟用
   收件者	cc-admin@contoso.com

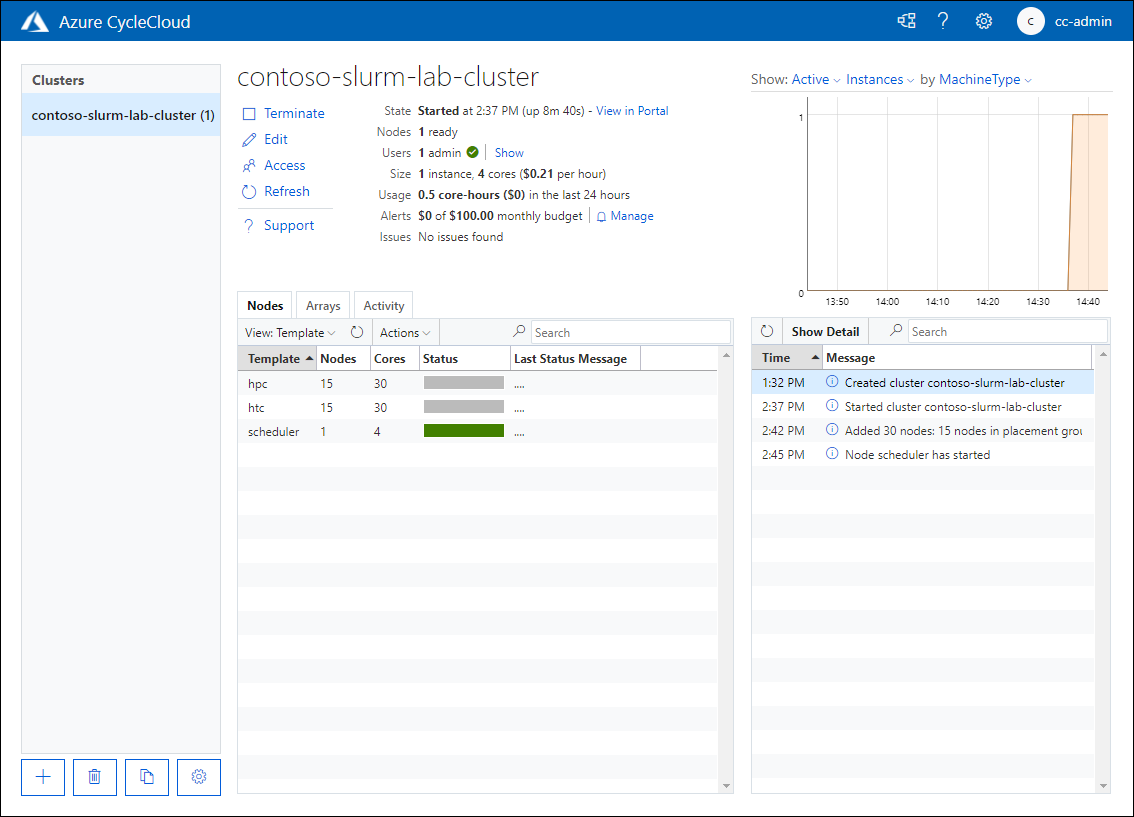

4. 回到 contoso-slurm-lab-cluster 頁面，選取 [ 開始 ] 鏈接，當系統提示您確認時，請選取 [ 確定]。

5. 監控啟動過程。

   備註

   此程式牽涉到布建提供叢集前端節點角色的 Azure VM，以及 Slurm 排程器的安裝和設定。 這大約需要五分鐘的時間。



工作 4：清除實驗室環境

您已完成使用 Azure CycleCloud 應用程式的叢集部署程序測試。 若要避免與使用 Azure 資源相關聯的不必要的成本，請終止叢集，並移除您在本課程練習中布建的所有資源。

1. 在您的計算機上，在顯示 Azure CycleCloud Web 應用程式的圖形化介面的網頁瀏覽器中，於 contoso-slurm-lab-cluster 頁面上，選取 [終止 ] 連結，並在系統提示確認時選取 [ 確定]。

2. 監視終止流程。

   備註

   此過程涉及解除佈建擔任叢集前端節點角色的 Azure VM。 這大約需要五分鐘的時間。

   備註

   您應該刪除您在本練習中部署的資源，如此工作中所概述。 如果您未刪除資源，可能會對訂用帳戶產生額外費用。

   備註

   若要刪除您在此實驗室中布建的所有其他資源，請刪除 cyclecloud-rg 資源群組。

3. 在您的電腦上，切換至顯示 Azure 入口網站的瀏覽器視窗。

4. 在 Azure 入口網站中，瀏覽至 cyclecloud-rg 頁面。 選取工具列中的 [ 刪除資源群組 ] 項目，然後在 [ 輸入資源組名] 文本框中，輸入 cyclecloud-rg，然後選取 [ 刪除]。

5. 重複上一個步驟，刪除名稱開頭為 contoso-slurm-lab-cluster 的資源群組，其中包含叢集所使用的磁碟資源。

祝賀！ 您已成功完成本課程模組的第二個練習。 您已確保計算和網路資源的可用性，這些資源是容納新叢集部署所需的資源。 然後，您已使用 Azure CycleCloud 部署叢集、設定其預算警示，並啟動叢集來驗證其功能。 最後，您已終止叢集，並刪除您在此課程模組中布建的所有資源，以避免任何不必要的成本。
