撰寫分析延伸模組外掛程式以擴充 ！analyze

您可以撰寫分析延伸模組外掛程式，以擴充 ！analyze 調試程式命令的功能。 藉由提供分析延伸模組外掛程式，您可以參與錯誤檢查的分析，或以您自己的元件或應用程式特有的方式參與例外狀況分析。

當您撰寫分析延伸模組外掛程式時，您也會撰寫元數據檔案，描述您想要呼叫外掛程式的情況。 當 ！analyze 執行時，它會找出、載入並執行適當的分析延伸模組外掛程式。

若要撰寫分析延伸模組外掛程式，並將其提供給 ！analyze，請遵循下列步驟。

  • 建立導出 _EFN_Analyze函式 的 DLL。
  • 建立元數據檔案，其名稱與您的 DLL 相同，且擴展名為 .alz。 例如，如果您的 DLL 名為 MyAnalyzer.dll，您的元數據檔案必須命名為 MyAnalyzer.alz。 如需如何建立元數據檔案的資訊，請參閱 Analysis Extensions 的元數據檔案。 將元數據檔案放在與 DLL 相同的目錄中。
  • 在調試程式中，使用 .extpath 命令將目錄新增至擴展名檔案路徑。 例如，如果您的 DLL 和元數據檔案位於名為 c：\MyAnalyzer 的資料夾，請輸入命令 .extpath+ c：\MyAnalyzer。

當 ！analyze 命令在調試程式中執行時，分析引擎會尋找擴展名為 .alz 擴展名的元數據檔案路徑。 分析引擎會讀取元數據檔案，以判斷應該載入哪些分析延伸模組外掛程式。 例如，假設分析引擎正在執行，以回應錯誤檢查代碼 0xA IRQL_NOT_LESS_OR_EQUAL，並讀取名為 MyAnalyzer.alz 的元數據檔案，其中包含下列條目。

PluginId       MyPlugin
DebuggeeClass  Kernel
BugCheckCode   0xA
BugCheckCode   0xE2

此項目 BugCheckCode 0x0A 指定該外掛想要參與 Bug Check 0xA 的分析，因此分析引擎會載入 MyAnalyzer.dll（必須與 MyAnalyzer.alz 位於相同的目錄中），並呼叫其 _EFN_Analyze 函式。

注意 元數據檔的最後一行必須以換行符結尾。

基本架構範例

以下是您可以做為起點的基本架構範例。

  1. 建置名為 MyAnalyzer.dll 的 DLL，以匯出這裏顯示的 _EFN_Analyze 函式。

    #include <windows.h>
#define KDEXT_64BIT
#include <wdbgexts.h>
#include <dbgeng.h>
#include <extsfns.h>

extern "C" __declspec(dllexport) HRESULT _EFN_Analyze(_In_ PDEBUG_CLIENT4 Client,
   _In_ FA_EXTENSION_PLUGIN_PHASE CallPhase, _In_ PDEBUG_FAILURE_ANALYSIS2 pAnalysis)
{
   HRESULT hr = E_FAIL;

   PDEBUG_CONTROL pControl = NULL;
   hr = Client->QueryInterface(__uuidof(IDebugControl), (void**)&pControl);

   if(S_OK == hr && NULL != pControl)
   {
      IDebugFAEntryTags* pTags = NULL;
      pAnalysis->GetDebugFATagControl(&pTags);

      if(NULL != pTags)
      {
         if(FA_PLUGIN_INITILIZATION == CallPhase)
         {
            pControl->Output(DEBUG_OUTPUT_NORMAL, "My analyzer: initialization\n");
         }
         else if(FA_PLUGIN_STACK_ANALYSIS == CallPhase)
         {
            pControl->Output(DEBUG_OUTPUT_NORMAL, "My analyzer: stack analysis\n");
         }
         else if(FA_PLUGIN_PRE_BUCKETING == CallPhase)
         {
            pControl->Output(DEBUG_OUTPUT_NORMAL, "My analyzer: prebucketing\n");
         }
         else if(FA_PLUGIN_POST_BUCKETING == CallPhase)
         {
            pControl->Output(DEBUG_OUTPUT_NORMAL, "My analyzer: post bucketing\n");
            FA_ENTRY_TYPE entryType = pTags->GetType(DEBUG_FLR_BUGCHECK_CODE);
            pControl->Output(DEBUG_OUTPUT_NORMAL, "The data type for the DEBUG_FLR_BUGCHECK_CODE tag is 0x%x.\n\n", entryType);
         }
      }

      pControl->Release();
   }
   return hr;
}

  2. 建立名為 MyAnalyzer.alz 的中繼資料檔案，其中包含下列條目。

    PluginId      MyPlugin
DebuggeeClass Kernel
BugCheckCode  0xE2

    注意 元數據檔的最後一行必須以換行符結尾。

  3. 在主電腦與目標計算機之間建立內核模式偵錯會話。

  4. 在主計算機上，將 MyAnalyzer.dll 和 MyAnalyzer.alz 放在 c：\MyAnalyzer 資料夾中。

  5. 在主電腦上，於調試程式中輸入這些命令。

    .extpath+ c：\MyAnalyzer

    。崩潰

  6. .crash 命令會在目標計算機上產生錯誤檢查0xE2 MANUALLY_INITIATED_CRASH，這會導致主計算機上的調試程序中斷。 錯誤檢查分析引擎（在主計算機上的調試程式中執行）會讀取 MyAnalyzer.alz，並看到 MyAnalyzer.dll 能夠參與分析錯誤檢查0xE2。 因此，分析引擎會載入 MyAnalyzer.dll，並呼叫其 _EFN_Analyze函式 。

    確認您在除錯程式中看到類似下列的輸出。

    *                        Bugcheck Analysis                                    *
*                                                                             *
*******************************************************************************

Use !analyze -v to get detailed debugging information.

BugCheck E2, {0, 0, 0, 0}

My analyzer: initialization
My analyzer: stack analysis
My analyzer: prebucketing
My analyzer: post bucketing
The data type for the DEBUG_FLR_BUGCHECK_CODE tag is 0x1.

上述調試程式輸出顯示分析引擎呼叫 _EFN_Analyze 函式四次：一次用於分析的每個階段。 分析引擎會傳遞 _EFN_Analyze 函式兩個介面指標。 用戶端 是 IDebugClient4 介面， pAnalysis 是 IDebugFailureAnalysis2 介面。 上述基本架構範例中的程式代碼示範如何取得兩個以上的介面指標。 Client->QueryInterface 會取得 IDebugControl 介面，並 pAnalysis->GetDebugFATagControl 取得 IDebugFAEntryTags 介面。

失敗分析條目、標記和數據類型

分析引擎會建立 DebugFailureAnalysis 物件，以組織與特定程式代碼失敗相關的數據。 DebugFailureAnalysis 物件具有失敗分析專案集合（FA 專案），每個專案都以FA_ENTRY結構表示。 分析延伸模組外掛程式會使用 IDebugFailureAnalysis2 介面來存取這個FA專案集合。 每個FA專案都有一個標記，可識別專案所包含的資訊種類。 例如，FA 專案可能會有 標籤DEBUG_FLR_BUGCHECK_CODE，告知我們專案包含錯誤檢查碼。 標籤是 DEBUG_FLR_PARAM_TYPE 列舉類型中的值（定義於 extsfns.h），也被稱為 FA_TAG 列舉。

typedef enum _DEBUG_FLR_PARAM_TYPE {
    ...
    DEBUG_FLR_BUGCHECK_CODE,
    ...
    DEBUG_FLR_BUILD_VERSION_STRING,
    ...
} DEBUG_FLR_PARAM_TYPE;

typedef DEBUG_FLR_PARAM_TYPE FA_TAG;

大部分 FA條目 都有相關聯的數據區塊。 FA_ENTRY 結構的 DataSize 成員會保存數據區塊的大小。 某些FA項目沒有相關聯的數據區塊;所有信息都會由標記傳達。 在這些情況下， DataSize 成員的 值為 0。

typedef struct _FA_ENTRY
{
    FA_TAG Tag;
    USHORT FullSize;
    USHORT DataSize;
} FA_ENTRY, *PFA_ENTRY;

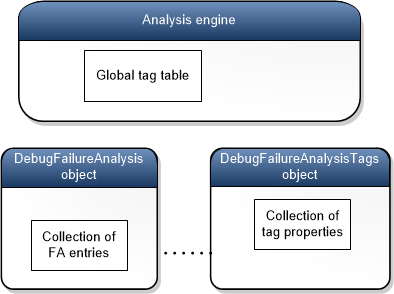

每個標記都有一組屬性：例如名稱、描述和數據類型。 DebugFailureAnalysis 物件與 DebugFailureAnalysisTags 物件相關聯，其中包含標記屬性的集合。 下圖說明此關聯。

顯示分析引擎、DebugFailureAnalysis 物件和 DebugFailureAnalysisTags 對象的圖表。

DebugFailureAnalysis 物件具有屬於特定分析會話的 FA 項目 集合。 相關聯的 DebugFailureAnalysisTags 物件具有標籤屬性集合，其中只包含該相同分析會話所使用的標記。 如上圖所示，分析引擎具有一個全域標籤表格，其中保存了一組大型標籤的有限信息，這些標籤通常可用於分析會話。

分析會話所使用的大部分標記通常是標準標籤;也就是說，標籤是 FA_TAG 列舉中的值。 不過，分析延伸模組外掛程式可以建立自定義標籤。 分析延伸模組外掛程式可以將 FA專案 新增至 DebugFailureAnalysis 物件，並指定專案的自定義標記。 在此情況下，自定義標記的屬性會新增至相關聯 DebugFailureAnalysisTags 物件中的標記屬性集合。

您可以透過 IDebugFAEntry 標記介面來存取 DebugFailureAnalysisTags 。 若要取得 IDebugFAEntry 介面的指標，請呼叫 IDebugFailureAnalysis2 介面的 GetDebugFATagControl 方法。

每個標記都有一個數據類型屬性，您可以檢查以判斷失敗分析項目中數據的數據類型。 數據類型是以 FA_ENTRY_TYPE 列舉中的值表示。

下列程式代碼行會取得 DEBUG_FLR_BUILD_VERSION_STRING 標記的數據類型。 在此情況下，數據類型是DEBUG_FA_ENTRY_ANSI_STRING。 在程序代碼中， pAnalysis 是 IDebugFailureAnalysis2 介面的指標。

IDebugFAEntryTags* pTags = pAnalysis->GetDebugFATagControl(&pTags);

if(NULL != pTags)
{
   FA_ENTRY_TYPE entryType = pTags->GetType(DEBUG_FLR_BUILD_VERSION_STRING);
}

如果失敗分析項目沒有數據區塊，則相關聯標籤的數據類型會是DEBUG_FA_ENTRY_NO_TYPE。

回想一下DebugFailureAnalysis物件有一個FA項目的集合。 若要檢查集合中的所有FA條目，請使用 NextEntry 方法。 下列範例示範如何遍歷整個FA條目集合。 假設 pAnalysis 是 IDebugFailureAnalysis2 介面的指標。 請注意，我們會將 NULL 傳遞至 NextEntry 來取得第一個條目。

PFA_ENTRY entry = pAnalysis->NextEntry(NULL);

while(NULL != entry)
{
   // Do something with the entry

   entry = pAnalysis->NextEntry(entry);
}

標籤可以有名稱和描述。 在下列程式代碼中， pAnalysis 是 IDebugFailureAnalysis 介面的指標， pControl 是 IDebugControl 介面的指標，而 pTags 是 IDebugFAEntryTags 介面的指標。 此程式代碼示範如何使用 GetProperties 方法來取得與 FA專案相關聯的標記名稱和描述。

#define MAX_NAME_LENGTH 64
#define MAX_DESCRIPTION_LENGTH 512

CHAR name[MAX_NAME_LENGTH] = {0};
ULONG nameSize = MAX_NAME_LENGTH;
CHAR desc[MAX_DESCRIPTION_LENGTH] = {0};
ULONG descSize = MAX_DESCRIPTION_LENGTH;

PFA_ENTRY pEntry = pAnalysis->NextEntry(NULL);
pTags->GetProperties(pEntry->Tag, name, &nameSize, desc, &descSize, NULL);
pControl->Output(DEBUG_OUTPUT_NORMAL, "The name is %s\n", name);
pControl->Output(DEBUG_OUTPUT_NORMAL, "The description is %s\n", desc);

另請參閱

撰寫自定義分析調試程式延伸模組

_EFN_Analyze

分析延伸模組外掛程式的元數據檔案

IDebugFailureAnalysis2

IDebugFAEntryTags
