UWP デバイスアプリ用のカメラドライバー MFT の作成

Important

この記事は非推奨です。更新されたガイダンスについては、デバイス MFT 設計ガイドを参照してください。

Important

デバイスメタデータは非推奨となり、Windows の今後のリリースで削除される予定です。この機能の置き換えについては、「 ドライバーパッケージコンテナーメタデータ」を参照してください。

UWP デバイスアプリを使用すると、デバイスの製造元は、カメラドライバー MFT (メディアファンデーション変換) を使用して、カメラのビデオストリームにカスタム設定と特殊効果を適用できます。 This article introduces driver MFTs and uses the Driver MFT sample to show how to create one. UWP デバイスアプリ全般の詳細については、「UWP デバイスアプリを使用する」を参照してください。

ドライバー MFT

このセクションでは、カメラからのメディアキャプチャストリームに効果を適用するために作成する Media Foundation Transform (MFT) について説明します。この変換は、カメラを他のカメラと本当に区別する色効果、スキームモード、顔追跡効果を提供する方法です。ドライバー MFT と呼ばれるこの MFT は、UWP アプリがビデオキャプチャを開始したときに、カメラドライバーから送信される接続されたビデオストリームに最初に適用されます。 When that app invokes the Camera options UI, Windows automatically provides access to any interfaces the driver MFT implements for controlling its custom effects.

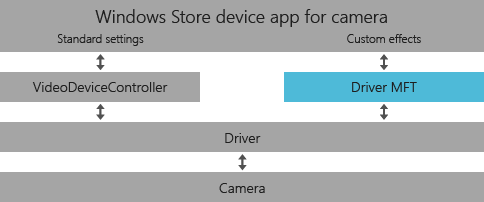

カメラドライバー mft は、Windows ストアデバイスアプリがカスタム効果を提供するのに役立ちます。

UWP デバイスアプリでは、ドライバー MFT は必要ありません。デバイスの製造元は、カスタム設定や特殊効果をビデオストリームに適用せずに、ハードウェアのブランド化を含む差別化されたユーザーインターフェイスを提供するために、ドライバー MFT を使用せずに UWP デバイスアプリを実装することを選択できます。

ドライバー MFT の使用方法

The UWP device app for a camera runs in a different process than the Microsoft Store app that invokes it from the CameraCaptureUI API. Microsoft Store デバイスアプリでドライバー MFT を制御するには、異なるプロセス空間にわたる特定のイベントシーケンスが発生する必要があります。

A UWP app wants to capture a photo, so it calls the CaptureFileAsync method
Windows は、ドライバーの MFT ポインターとカメラのデバイス ID を要求します。
ドライバー MFT ポインターが設定ホストに渡される
ホストは、カメラに関連付けられている Microsoft Store デバイスアプリのアプリ ID のデバイスプロパティを照会します (デバイスメタデータごと)
UWP デバイスアプリが見つからない場合、既定のポップアップはキャプチャエンジンと対話します
UWP デバイスアプリが見つかった場合はアクティブ化され、設定ホストはドライバー MFT ポインターをそれに渡します
UWP デバイスアプリは、ポインターを介して公開されるインターフェイスを使用してドライバー MFT を制御します

Windows ストアデバイスアプリを呼び出すためのプロセス対話。

AvStream ドライバーモデルの要件

カメラのドライバーは AvStream ドライバーモデルを使用する必要があります。 AVStream ドライバーモデルの詳細については、「 AVStream ミニドライバー設計ガイド」を参照してください。

ドライバー MFT をアプリに公開する方法

ドライバー MFT は、実装する変換をカメラなどの特定のデバイスから出てくるメディアストリームに適用できるように、COM インターフェイスとして Windows に登録されます。

Note

ドライバー MFT はデバイス固有であり、汎用 MFT ではないため、 MFTRegister 関数を使用して登録しないでください。レジストリキーの詳細については、この記事で後述する「ドライバー MFT のインストールと登録」セクションを参照してください。

アプリがビデオキャプチャを開始すると、Media Foundation ソースリーダーがインスタンス化され、ビデオストリームが提供されます。このメディアソースは、デバイスレジストリキーからレジストリ値を読み取ります。ドライバー MFT の COM クラスの CLSID がレジストリ値に見つかった場合、ソースリーダーはドライバー MFT をインスタンス化し、メディアパイプラインに挿入します。

UWP デバイスアプリに加えて、次の API を使用してビデオをキャプチャするために関連付けられているデバイスを使用すると、ドライバー MFT 機能にアクセスできます。

HTML を使用した UWP アプリの HTML5 <video> タグ。次のコード例のように、ドライバー MFT が有効にする変換が、 <video> 要素を使用して再生されているビデオに影響を与えます。
```
var video = document.getElementById('myvideo');
    video.src = URL.createObjectURL(fileItem);
    video.play();
```
Windows ランタイムを使用する UWP アプリの Windows.Media.MediaCapture API。 For more info on how this API is used, see the Media Capture sample.
メディアデータを処理するアプリ用の Media Foundation のソースリーダー。ドライバー MFT は、 IMFSourceReaderEx::GetTransformForStreamを呼び出すときに、最初の (0 番目の) MFT としてアプリケーションに公開されます。返されるカテゴリは MFT_CATEGORY_VIDEO_EFFECT。

Multi-pin cameras

3 ピンまたは他のマルチピンカメラがある場合は、マルチピンカメラのドライバーの MFT に関する考慮事項を参照してください。

ドライバー MFT の実装

このセクションでは、ドライバー MFT の実装について説明します。 For a full example of a driver MFT that works together with a UWP device app, see the Driver MFT sample.

Development tools

Microsoft Visual Studio Professional または Microsoft Visual Studio Ultimate が必要です。

ドライバーの MFT 特性

ドライバー MFT はストリームごとにインスタンス化されます。カメラがサポートするストリームごとに、MFT のインスタンスがインスタンス化され、それに接続されます。ドライバー MFT には、1 つの入力ストリームと 1 つの出力ストリームが必要です。ドライバー MFT には、同期 MFT または非同期 MFT があります。

カメラとドライバー MFT の間の通信

メディアソースとドライバー MFT の間で双方向通信を有効にするには、ソースストリームの属性ストアへのポインターが、 MFT_CONNECTED_STREAM_ATTRIBUTEとしてドライバー MFT の入力ストリーム属性ストアに設定されます。これは、次の例のように、ドライバー MFT で MFT_ENUM_HARDWARE_URL_Attribute を公開することによって有効にするハンドシェイクプロセスによって発生します。

HRESULT CDriverMft::GetAttributes(IMFAttributes** ppAttributes)
{
    HRESULT hr = S_OK;
    if (NULL == ppAttributes)
    {
       return E_POINTER;
    };
        if(!m_pGlobalAttributes) {
           MFCreateAttributes(&m_pGlobalAttributes, 1);
           m_pGlobalAttributes->
             SetString(MFT_ENUM_HARDWARE_URL_Attribute, L"driverMFT");
        }
        *ppAttributes = m_pGlobalAttributes;
        (*ppAttributes)->AddRef();
        return S_OK;
}

この例では、ドライバー MFT の属性ストアの MFT_CONNECTED_STREAM_ATTRIBUTE が、デバイスソースストリームの属性ストアを指すように設定されています。カメラと MFT の間の通信の設定方法の詳細については、「ハードウェアハンドシェイクシーケンス」を参照してください。

デバイスソース情報にアクセスする方法

次のコード例は、ドライバー MFT が入力属性ストアからソース変換へのポインターを取得する方法を示しています。その後、ドライバー MFT は、ソースポインターを使用してデバイスのソース情報を取得できます。

if(!m_pSourceTransform && m_pInputAttributes) {

          m_pInputAttributes->
              GetUnknown( MFT_CONNECTED_STREAM_ATTRIBUTE,
              IID_PPV_ARGS(&pSourceAttributes));
          pSourceAttributes->
              GetUnknown(
              MF_DEVICESTREAM_EXTENSION_PLUGIN_CONNECTION_POINT,
              IID_PPV_ARGS(&pUnk)));
          pUnk->QueryInterface(__uuidof(IMFTransform),
              (void**)&m_pSourceTransform));
      }
      if (m_pSourceTransform) {
         // Put code to get device source information here.
      }

パススルーモードを実装する方法

ドライバー MFT をパススルーモードにするには、入力ストリームと出力ストリームに同じメディアの種類を指定します。 ProcessInput MFT に対する ProcessOutput 呼び出しは引き続き行われます。パススルーモードで処理が行われるかどうかを判断するには、ドライバーの MFT 実装が必要です。

含めるヘッダーファイル

ドライバー MFT が実装する必要がある IInspectable メソッドと IMFTransform メソッドのヘッダーファイルを含める必要があります。 For a list of header files to include, see stdafx.h in the SampleMFT0 directory of the UWP device app for camera sample.

// required for IInspectable
#include <inspectable.h>

IInspectable を実装する方法

カメラの UWP デバイスアプリから使用することを目的としたドライバー MFT は、起動時に Microsoft Store デバイスアプリがドライバー MFT へのポインターにアクセスできるように、 IInspectable のメソッドを実装する必要があります。ドライバー MFT は、次のように IInspectable のメソッドを実装する必要があります。

IInspectable::GetIids should return null in the iids out parameter, and return 0 in the iidCount out parameter.
IInspectable::GetRuntimeClassName should return null in the out parameter.
IInspectable::GetRuntiGetTrustLevel should return TrustLevel::BaseTrust in the out parameter.

次のコード例は、サンプルドライバー MFT で IInspectable メソッドを実装する方法を示しています。 This code can be found in the Mft0.cpp file, in the SampleMFT0 directory of the sample.

// Mft0.cpp
STDMETHODIMP CMft0::GetIids(
    /* [out] */ __RPC__out ULONG *iidCount,
    /* [size_is][size_is][out] */ __RPC__deref_out_ecount_full_opt(*iidCount) IID **iids)
{
    HRESULT hr = S_OK;
    do {
        CHK_NULL_PTR_BRK(iidCount);
        CHK_NULL_PTR_BRK(iids);
        *iids = NULL;
        *iidCount = 0;
    } while (FALSE);

    return hr;
}

STDMETHODIMP CMft0::GetRuntimeClassName(
    /* [out] */ __RPC__deref_out_opt HSTRING *className)
{
    HRESULT hr = S_OK;
    do {
        CHK_NULL_PTR_BRK(className);
        *className = NULL;
    } while (FALSE);

    return hr;
}

STDMETHODIMP CMft0::GetTrustLevel(
    /* [out] */ __RPC__out TrustLevel *trustLevel)
{
    HRESULT hr = S_OK;
    do {
        CHK_NULL_PTR_BRK(trustLevel);
        *trustLevel = TrustLevel::BaseTrust;
    } while (FALSE);

    return hr;
}

COM implementation

ドライバー MFT が実装する各インターフェイスは、カメラの UWP デバイスアプリに正しくマーシャリングするために、 IUnknownを実装して派生させる必要があります。 The following is an example .idl file for a driver MFT that demonstrates this.

// SampleMft0.idl : IDL source for SampleMft0
//

// This file will be processed by the MIDL tool to
// produce the type library (SampleMft0.tlb) and marshalling code.

import "oaidl.idl";
import "ocidl.idl";
import "Inspectable.idl";
import "mftransform.idl";
[
    object,
    uuid(F5208B72-A37A-457E-A309-AE3060780E21),
    oleautomation,
    nonextensible,
    pointer_default(unique)
]
interface IMft0 : IUnknown{
    [id(1)] HRESULT UpdateDsp([in] UINT32 uiPercentOfScreen);
    [id(2)] HRESULT Enable(void);
    [id(3)] HRESULT Disable(void);
    [id(4)] HRESULT GetDspSetting([out] UINT* puiPercentOfScreen, [out] BOOL* pIsEnabled);
};
[
    uuid(DE05674A-C564-4C0E-9B7C-E1519F7AA767),
    version(1.0),
]
library SampleMft0Lib
{
    importlib("stdole2.tlb");
    [
        uuid(7BB640D9-33A4-4759-B290-F41A31DCF848)
    ]
    coclass Mft0
    {
        [default] interface IMft0;
        interface IInspectable;
        interface IMFTransform;
    };
};

Note

ドライバー MFT は、 CoCreateInstanceを使用して作成できる通常の COM クラスです。汎用 MFT ではないので、 MFTRegister 関数を使用して登録しないでください。

プロキシの作成

ドライバー MFT はアウトプロセスサーバーです。 UWP デバイスアプリで使用するには、ドライバーの MFT インターフェイスをプロセス境界を越えて使用できるように、プロキシでマーシャリングサポートを提供する必要があります。 You can find an example of this in the Driver MFT sample. このサンプルでは、MIDL コンパイラを使用してスタブレスプロキシを生成します。

ドライバー MFT をアプリに公開する

ドライバー MFT と対話する C# または JavaScript で UWP デバイスアプリを作成するには、Microsoft Store デバイスアプリの Microsoft Visual Studio プロジェクトで別のコンポーネントを作成する必要があります。このコンポーネントは、Microsoft Store デバイスアプリに表示される Windows ランタイムコンポーネントのドライバー MFT インターフェイスを公開するラッパーです。

カメラ用 UWP デバイスアプリのラッパーサブプロジェクトサンプルでは、ドライバー MFT を Windows ランタイムに公開して、C# または JavaScript に実装されている UWP デバイスアプリから使用できるようにする方法の例を示します。 It's designed to work together with the Driver MFT sample. See the Driver MFT sample page for a step-by-step guide to installing, running, and testing the samples.

ドライバー MFT のインストールと登録

このセクションでは、ドライバー MFT をインストールする手順の一覧を示します。

ドライバー MFT DLL は、次の場所のサブディレクトリにインストールする必要があります。
- %SystemDrive%\Program Files\
Your camera installer registers the driver MFT by calling regsvr32 on your driver MFT DLL, or by providing a driver manifest (.man) file for the DLL that the installer uses for registration.
カメラのレジストリキーに CameraPostProcessingPluginCLSID 値を設定します。 INF ファイルでは、 CameraPostProcessingPluginCLSID 値をドライバー MFT クラスの CLSID GUID に設定することで、デバイスのデバイスクラスレジストリキーにドライバー MFT の CLSID を指定する必要があります。カメラのレジストリキーを設定する INF ファイルエントリの例を次に示します。

KSCATEGORY_VIDEO_CAMERA:

[HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\DeviceClasses\{E5323777-F976-4f5b-9B55-B94699C46E44}\##?#USB#VID_045E&PID_075D&MI_00#8&23C3DB65&0&0000#{E5323777-F976-4f5b-9B55-B94699C46E44}\#GLOBAL\Device Parameters]
"CLSID"="{17CCA71B-ECD7-11D0-B908-00A0C9223196}"
"FriendlyName"="USB Video Device"
"RTCFlags"=dword:00000010
"CameraPostProcessingPluginCLSID"="{3456A71B-ECD7-11D0-B908-00A0C9223196}"

KSCATEGORY_CAPTURE:

[HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\DeviceClasses\{ 65E8773D-8F56-11D0-A3B9-00A0C9223196}\##?#USB#VID_045E&PID_075D&MI_00#8&23C3DB65&0&0000#{65E8773D-8F56-11D0-A3B9-00A0C9223196}\#GLOBAL\Device Parameters]
"CLSID"="{17CCA71B-ECD7-11D0-B908-00A0C9223196}"
"FriendlyName"="USB Video Device"
"RTCFlags"=dword:00000010
"CameraPostProcessingPluginCLSID"="{3456A71B-ECD7-11D0-B908-00A0C9223196}"

Note

KSCATEGORY_VIDEO_CAMERA カメラに推奨されます。通常は、デバイスの登録方法に応じて、レジストリキーの 1 つだけが必要です。

アプリをカメラに関連付ける

このセクションでは、デバイスメタデータと Windows レジストリでカメラを識別するために必要な手順について説明します。このメタデータを使用すると、UWP デバイスアプリをペアリングし、アプリを識別して、カメラが初めて接続されるときにシームレスにダウンロードできるようにします。

Updates

アプリの最初のインストール後、ユーザーがアプリの更新バージョンをダウンロードした場合、更新プログラムは自動的にカメラキャプチャエクスペリエンスに統合されます。ただし、更新プログラムは自動的にダウンロードされません。 The user must download more app updates from the Microsoft Store, because the app is automatically installed only on first connect. UWP デバイスアプリのメインページでは、更新プログラムが利用可能であることを通知し、更新プログラムをダウンロードするためのリンクを提供できます。

Important

更新されたアプリは、Windows Update を通じて配布される更新されたドライバーで動作する必要があります。

Multiple cameras

複数のカメラモデルは、デバイスメタデータで同じ UWP デバイスアプリを宣言できます。システムに複数の内部埋め込みカメラがある場合、カメラは同じ UWP デバイスアプリを共有する必要があります。 The app includes logic for determining which camera is in use and can show different UI for each camera in its More options experience. そのエクスペリエンスのカスタマイズの詳細については、「カメラオプションをカスタマイズする方法」を参照してください。

Internal cameras

UWP device apps for internal cameras are eligible for Automatic installation from the Microsoft Store, but it's recommended that they be preinstalled for the most seamless user experience. 内部カメラをサポートし、UWP デバイスアプリをそれらに関連付けるには、さらに多くの手順が必要です。詳細については、「内部カメラの位置の特定」を参照してください。

デバイスメタデータパッケージの作成

内部カメラと外部カメラの両方で、デバイスメタデータパッケージを作成する必要があります。カメラの UWP デバイスアプリを Microsoft Store に提出する (または、内部カメラの場合は OPK を使用してプレインストールする) 場合は、アプリ自体に加えて、次を含むメタデータを提供する必要があります。

アプリケーションの発行元名
アプリケーションパッケージ名
アプリケーション要素識別子
デバイスエクスペリエンス識別子

デバイスメタデータを使用してアプリをデバイスに関連付ける方法の詳細については、「 UWP デバイスアプリの構築」を参照してください。
