Tutorial: Adicionar um gráfico de pizza ao relatório (Construtor de Relatórios)

Gráficos de pizza e gráficos de rosca exibem dados como uma proporção do todo. Os gráficos de pizza são os mais usados para fazer comparações entre grupos. Gráficos de pizza e rosca, juntamente com gráficos de pirâmide e funil, constituem um grupo de gráficos conhecidos como gráficos de formas. Os gráficos de forma não têm nenhum eixo. Quando um campo numérico é solto em um gráfico de forma, o gráfico calcula a porcentagem de cada valor com relação ao total.

Se houver muitos pontos de dados em um gráfico de pizza, os rótulos dos pontos de dados podem ficar muito cheios para serem lidos. Nesse caso, considere usar um gráfico de linhas. Considere usar gráficos de setores somente depois de agregar seus dados em um número reduzido de pontos de dados.

A ilustração a seguir mostra o gráfico de pizza que você criará.

O que você aprenderá

Neste tutorial, você aprenderá a:

1. Criar um gráfico de pizza a partir do Assistente de Gráfico

2. Escolher o tipo de gráfico

3. Exibir porcentagens em cada fatia

4. Combinar fatias pequenas em uma única fatia

5. Personalizar o efeito de desenho

6. Adicionar um título de relatório

7. Salvar o relatório

Tempo estimado para concluir este tutorial: 10 minutos

Requisitos

Para obter mais informações sobre requisitos, consulte Pré-requisitos para tutoriais (Construtor de Relatórios).

1. Criar um gráfico de pizza a partir do Assistente de Gráficos

Na caixa de diálogo Introdução, use o Assistente de Gráfico para criar um conjunto de dados embutido, escolha uma fonte de dados compartilhada e crie um gráfico de setores.

Para criar um novo relatório gráfico

1. Clique em Iniciar, aponte para Programas, aponte para o Construtor de Relatórios do Microsoft SQL Server 2012 e clique em Construtor de Relatórios.

   A caixa de diálogo Introdução é exibida.

   Observação

   Se a caixa de diálogo Introdução não aparecer, no botão Construtor de Relatórios, clique em Novo.

2. No painel esquerdo, verifique se Novo Relatório está selecionado.

3. No painel direito, clique em Assistente de Gráfico.

4. Na página Escolher um conjunto de dados , clique em Criar um conjunto de dados e clique em Avançar.

5. Na página Escolher uma conexão com uma fonte de dados , selecione uma fonte de dados existente ou navegue até o servidor de relatório e selecione uma fonte de dados e clique em Avançar. Talvez seja necessário inserir um nome de usuário e uma senha.

   Observação

   A fonte de dados escolhida não tem importância, contanto que você tenha permissões suficientes. Você não obterá dados da fonte de dados. Para obter mais informações, consulte Maneiras alternativas de obter uma conexão de dados (Construtor de Relatórios).

6. Na página Criar uma Consulta , clique em Editar como Texto.

7. Cole a seguinte consulta no painel de consulta:

   SELECT 'Advanced Digital Camera' AS Product, CAST(254995.21 AS money) AS Sales
   UNION SELECT 'Slim Digital Camera' AS Product, CAST(164499.04 AS money) AS Sales
   UNION SELECT 'SLR Digital Camera' AS Product, CAST(782176.79 AS money) AS Sales
   UNION SELECT 'Lens Adapter' AS Product, CAST(36333.08 AS money) AS Sales
   UNION SELECT 'Macro Zoom Lens' AS Product, CAST(40199.3 AS money) AS Sales
   UNION SELECT 'USB Cable' AS Product, CAST(53245.5 AS money) AS Sales
   UNION SELECT 'Independent Filmmaker Camcorder' AS Product, CAST(452288.0 AS money) AS Sales
   UNION SELECT 'Full Frame Digital Camera' AS Product, CAST(247250.85 AS money) AS Sales


8. (Opcional) Clique no botão Executar (!) para ver os dados nos quais o gráfico será baseado.

9. Clique em Próximo.

2. Escolha o tipo de gráfico

Você pode escolher entre uma variedade de tipos de gráfico predefinidos.

Para adicionar um gráfico de setores

1. Na página Escolher um tipo de gráfico , clique em Pizza e clique em Avançar. A página Organizar campos de gráfico será aberta.

   Na página Organizar campos de gráfico , arraste o campo Produto até o painel Categorias . Esse painel define o número de fatias do gráfico de pizza. Neste exemplo, haverá oito fatias, uma para cada produto.

2. Arraste o campo Vendas até o painel Valores . Sales representa a quantidade de vendas da subcategoria. O painel Valores exibe [Sum(Sales)] porque o gráfico exibe a agregação de cada produto.

3. Clique em Próximo.

4. Na página Escolher um estilo , no painel Estilos, selecione um estilo.

   Um estilo especifica um estilo de fonte, um conjunto de cores e um estilo de borda. Quando você seleciona um estilo, o painel Visualização exibe um exemplo do gráfico com esse estilo.

5. Clique em Concluir.

   O gráfico é adicionado à superfície de design.

6. Clique no gráfico para exibir os controles do gráfico. Arraste o canto inferior direito do gráfico para aumentar o tamanho do gráfico. Observe que a superfície de design do relatório aumenta de tamanho para acomodar o tamanho do gráfico.

7. Clique em Executar para visualizar o relatório.

O relatório exibe o gráfico de pizza com oito fatias, uma para cada produto. O tamanho de cada fatia representa as vendas desse produto. Três das fatias são bem finas.

3. Exibir porcentagens em cada fatia

Em cada fatia da pizza, é possível exibir uma porcentagem dessa fatia comparada à pizza inteira.

Para exibir porcentagens em cada fatia do gráfico de setores

1. Alterne para a exibição de design de relatório.

2. Clique com o botão direito do mouse no gráfico de pizza e clique em Mostrar Rótulos de Dados. Os rótulos de dados são exibidos no gráfico.

3. Clique com o botão direito do mouse em um rótulo e clique em Propriedades do Rótulo de Série.

4. Em Dados de rótulo, na caixa suspensa, selecione #PERCENT.

   Para exibir valores como porcentagens, a propriedade UseValueAsLabel deve ser falsa. Se for solicitado que você defina esse valor na caixa de diálogo Confirmar Ação , clique em Sim.

5. (Opcional) Para especificar quantas casas decimais o rótulo mostra, digite #PERCENT{Pn} onde n é o número de casas decimais a serem exibidas. Por exemplo, para exibir sem casas decimais, digite #PERCENT{P0}.

   Observação

   OFormato de Número na caixa de diálogo Propriedades do Rótulo de Série não tem nenhum efeito quando você formata percentuais. Isso formata os rótulos como porcentagens, mas não calcula qual porcentagem do gráfico de pizza cada fatia representa.

6. Clique em OK.

7. Clique em Executar para visualizar o relatório.

O relatório exibe a porcentagem do todo para cada fatia da pizza.

4. Combinar fatias pequenas em uma fatia

Três das fatias na torta são bem pequenas. Você pode combinar várias fatias pequenas em uma fatia maior que representa todas elas.

Para combinar quaisquer fatias no gráfico de pizza menores que 5% em uma única fatia.

1. Alterne para a exibição de design de relatório.

2. Na guia Exibir , no grupo Mostrar/Ocultar , selecione Propriedades.

3. Na superfície de design, clique em qualquer fatia do gráfico de pizza. As propriedades da série são exibidas no painel Propriedades.

4. Na seção Geral , expanda o nó CustomAttributes .

5. Defina a propriedade CollectedStyle como SingleSlice.

6. Verifique se a propriedade CollectedThreshold está definida como 5.

7. Verifique se a propriedade CollectedThresholdUsePercent está definida como True.

8. Na Faixa de Opções, na guia Página Inicial , clique em Executar para visualizar o relatório.

Na legenda, a categoria "Outros" agora existe. A nova fatia da pizza combina todas as fatias que estavam abaixo de 5% em uma fatia que representa 6% da pizza inteira.

5. Personalizar o efeito de desenho

No Assistente de Gráfico, o estilo padrão de um gráfico de setores é Ocean, que apresenta um efeito de desenho côncavo. Você pode alterar isso depois de executar o assistente.

Para adicionar um efeito de design ao gráfico de setores

1. Alterne para a exibição de design de relatório.

2. Se o painel Propriedades ainda não estiver aberto, na guia Exibir , selecione Propriedades.

3. Clique duas vezes no próprio gráfico de pizza. As propriedades da série para o gráfico de pizza são mostradas no painel Propriedades.

4. No painel Propriedades, expanda o nó CustomAttributes .

5. Defina o PieDrawingStyle como SoftEdge.

   Observação

   Efeitos de desenho e efeitos tridimensionais são opções exclusivas. Se um gráfico tiver efeitos tridimensionais aplicados, PieDrawingStyle não estará disponível no painel Propriedades.

6. Clique em Executar para visualizar o relatório.

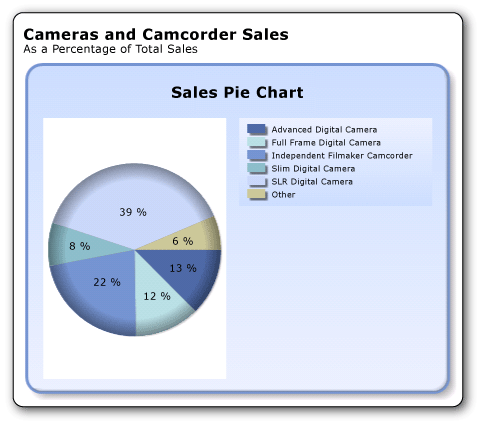

A ilustração a seguir mostra o gráfico de setores com o efeito de borda suave.

6. Adicionar um título de relatório

Para adicionar um título de relatório

1. Na superfície de design, clique em Clicar para adicionar título.

2. Digite Vendas da Câmera e do Camcorder, pressione ENTER e digite Como uma Porcentagem do Total de Vendas, para que fique assim:

   Vendas de Câmeras e Filmadoras

   Como um Percentual do Total de Vendas

3. Selecione Vendas de Câmera e Filmadora, e clique no botão Negrito na seção Fonte da guia Página Inicial da Faixa de Opções.

4. Selecione Como uma Porcentagem do Total de Vendas e, na seção Fonte na guia Página Inicial , defina o tamanho da fonte como 10.

5. (Opcional) Talvez seja necessário tornar a caixa de texto Título mais alta para acomodar as duas linhas de texto.

   Esse título será exibido na parte superior do relatório. Quando não há nenhum cabeçalho de página definido, os itens na parte superior do corpo do relatório são equivalentes a um cabeçalho de relatório.

6. Clique em Executar para visualizar o relatório.

7. Salvar o relatório

Para salvar o relatório

1. Alterne para a exibição de design de relatório.

2. No botão Construtor de Relatórios, clique em Salvar como.

3. Em Nome, digite Gráfico de Pizza de Vendas.

4. Clique em Salvar.

O relatório é salvo no servidor de relatório.

Próximas etapas

Você concluiu com êxito o tutorial Adicionando um gráfico de pizza ao relatório. Para saber mais sobre gráficos, consulte Gráficos (Construtor de Relatórios e SSRS) e Minigráficos e Barras de Dados (Construtor de Relatórios e SSRS).
