Replace a hardware component on an Azure Stack Hub scale unit node

Este artigo descreve o processo geral para substituir componentes de hardware que não podem ser trocados a quente. As etapas reais de substituição variam consoante o fornecedor de hardware OEM (Original Equipment Manufacturer). Consulte a documentação da FRU (unidade substituível em campo) do seu fornecedor para obter etapas detalhadas específicas do seu sistema integrado do Azure Stack Hub.

Atenção

O nivelamento de firmware é fundamental para o sucesso da operação descrita neste artigo. Perder esta etapa pode levar à instabilidade do sistema, diminuição do desempenho, ameaças à segurança ou impedir que a automação do Azure Stack Hub implante o sistema operacional. Consulte sempre a documentação do seu parceiro de hardware ao substituir o hardware para garantir que o firmware aplicado corresponde à Versão OEM apresentada no do portal do administrador do Azure Stack Hub.

Advertência

O Azure Stack Hub requer que a configuração de todos os servidores na solução tenha a mesma configuração, incluindo, por exemplo, CPU (modelo, núcleos), quantidade de memória, velocidades de NIC e link e dispositivos de armazenamento. Azure Stack Hub does not support a change in CPU models during hardware replacement or when adding a scale unit node. Uma alteração na CPU, como uma atualização, exigirá CPUs uniformes em cada nó de unidade de escala e uma reimplantação do Azure Stack Hub.

Parceiro de Hardware Região URL
Cisco All Guia de Operações do Sistema Integrado Cisco para o Microsoft Azure Stack Hub

Release Notes for Cisco Integrated System for Microsoft Azure Stack Hub
Dell EMC All Cloud for Microsoft Azure Stack Hub 14G (account and sign in required)

Cloud for Microsoft Azure Stack Hub 13G (account and sign in required)
Fujitsu JAPÃO central de suporte de serviços gerenciados da Fujitsu (conta e login necessários)
EMEA a Fujitsu suporta produtos e sistemas de TI
UE Fujitsu MySupport (conta e login necessários)
HPE All HPE ProLiant para Microsoft Azure Stack Hub
Lenovo All ThinkAgile SXM Best Recipes
Wortmann OEM/firmware package
terra Azure Stack Hub documentation (including FRU)

Os componentes não substituíveis a quente incluem os seguintes itens:

  • CPU (deve ser do mesmo tipo (modelo, núcleos)*
  • Memória*
  • Placa-mãe/controladora de gerenciamento da placa base (BMC)/placa de vídeo
  • Disk controller/host bus adapter (HBA)/backplane
  • Adaptador de rede (NIC)
  • Unidade de processamento gráfico (GPU)
  • Disco do sistema operacional*
  • Unidades de dados (unidades que não suportam hot swap, por exemplo, placas de expansão PCI-e)*

*Esses componentes podem suportar hot swap, mas podem variar de acordo com a implementação do fornecedor. Consulte a documentação da FRU do seu fornecedor OEM para obter etapas detalhadas.

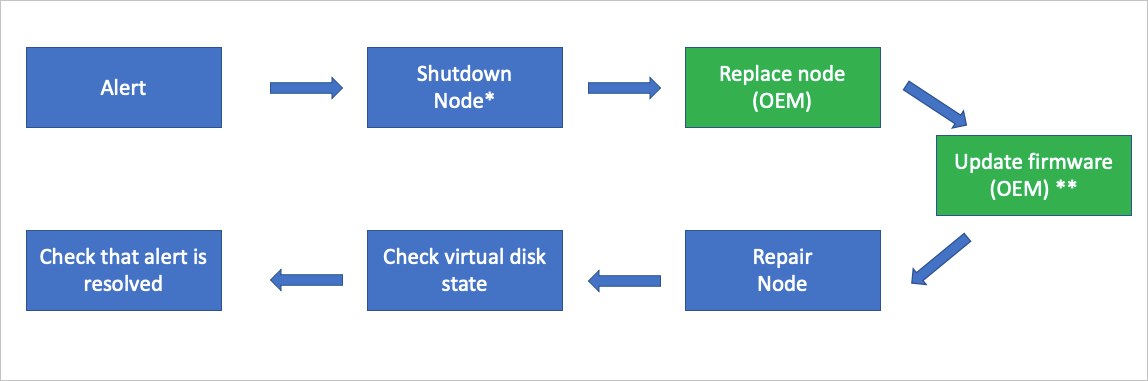

The following flow diagram shows the general FRU process to replace a non hot-swappable hardware component.

Fluxograma mostrando o fluxo de substituição de componentes

  • Esta ação pode não ser necessária com base na condição física do hardware.

** Se o seu fornecedor de hardware OEM faz a substituição de componentes e atualiza o firmware pode variar com base no seu contrato de suporte.

Review alert information

O sistema de integridade e monitoramento do Azure Stack Hub rastreia a integridade de adaptadores de rede e unidades de dados controlados por Espaços de Armazenamento Diretos. Ele não rastreia outros componentes de hardware. Para todos os outros componentes de hardware, os alertas são gerados na solução de monitoramento de hardware específica do fornecedor que é executada no host do ciclo de vida do hardware.

Processo de substituição de componentes

As etapas a seguir fornecem uma visão geral de alto nível do processo de substituição de componentes. Não siga estas etapas sem consultar a documentação da FRU fornecida pelo OEM.

  1. Use the Shutdown action to gracefully shut down the scale unit node. Esta ação pode não ser necessária com base na condição física do hardware.

  2. In an unlikely case the shutdown action does fail, use the Drain action to put the scale unit node into maintenance mode. Esta ação pode não ser necessária com base na condição física do hardware.

    Observação

    In any case, only one node can be disabled and powered off at the same time without breaking the S2D (Storage Spaces Direct).

  3. After the scale unit node is in maintenance mode, use the Power off action. Esta ação pode não ser necessária com base na condição física do hardware.

    Observação

    In the unlikely case that the power off action doesn't work, use the baseboard management controller (BMC) web interface instead.

  4. Substitua o componente de hardware danificado. Se o seu fornecedor de hardware OEM faz a substituição de componentes pode variar com base no seu contrato de suporte.

  5. Atualize o firmware. Siga o processo de atualização de firmware específico do fornecedor usando o host do ciclo de vida do hardware para garantir que o componente de hardware substituído tenha o nível de firmware aprovado aplicado. Se o seu fornecedor de hardware OEM faz esta etapa pode variar com base no seu contrato de suporte.

  6. Use the Repair action to bring the scale unit node back into the scale unit.

  7. Use the privileged endpoint to check the status of virtual disk repair. Com novas unidades de dados, um trabalho completo de reparo de armazenamento pode levar várias horas, dependendo da carga do sistema e do espaço consumido.

  8. Após a conclusão da ação de reparo, valide se todos os alertas ativos foram fechados automaticamente.
